بورد YE-A04Y دارای چهار کانال ورودی آنالوگ با رزولوشن 12 بیت و نرخ نمونه‌برداری حداکثر 2GHz می‌باشد.
ویژگی ها و قابلیت هادارای چهار کانال ADC با نرخ نمونه برداری 500/800/1000MHz (یا به صورت دو کانال با نرخ نمونه‌برداری 1600/1800/2000MHz و یا به صورت یک کانال با نرخ نمونه‌برداری 3200/3600/4000MHz)
استفاده از تراشه‌های ADC12Dxxx با نرخ نمونه‌برداری متفاوت مطابق نظر مشتری
رزولوشن نمونه برداری 12 بیتی
ورودی AC Coupled
تامین کلاک داخلی بورد از طریق تراشه HMC1035
قابلیت اتصال کلاک خارجی به بورد
دارای کلاک خروجی برای استفاده در مدارات دیگر
دارای کانکتور FMC منطبق با استاندارد ANSI/VITA 57.1
قابلیت ذخیره تنظیمات روی بورد
دارای نرم افزار کاربردی تست و تحلیل سیگنال با قابلیت تنظیم پارامترهای تراشه‌های ADC و کلاک
استفاده آسان
قیمت مناسب
ابعاد کوچک (85mm*70mm)
جدول 1: مشخصات اصلی
|
مشخصات کانال ورودی آنالوگ |
|
|
حداکثر تعداد کانال |
4 |
|
رزولوشن کانال |
12 بیتی |
|
محدوده ولتاژ ورودی |
dBm max 4 |
|
امپدانس ورودی |
50 اهم |
|
عرض داده خروجی |
:DeMux Mode هر کانال دارای دو باس داده، هر باس 12 خط LVDS برای ارسال داده :Non DeMux Mode هر کانال دارای یک باس داده با 12 خط LVDS |
|
محدوده فرکانس نمونه‌برداری |
مطابق جدول 2 |
|
فرمت داده |
به صورت Two’s complement یا Offset Binary |
|
SNR |
مطابق جدول 3 |
|
SFDR |
مطابق جدول 4 |
|
FPBW
|
Non DES Mode : 2.7 GHz DESI/DESQ Mode : 1.25GHz DESIQ Mode : 1.75 GHz |
|
مشخصات کلاک بورد |
|
|
محدوده ولتاژ کلاک ورودی |
0.2-1.7v |
|
محدوده فرکانس کلاک نمونه برداری |
تراشه HMC1035LP محدوده فرکانس خروجی 25-2500MHz |
|
حداکثر فرکانس کلاک خروجی |
معادل با کلاک مرجع تعیین شده |
|
امپدانس خروجی |
50 اهم |
|
مشخصات کلی |
|
|
ابعاد |
85mm*70mm |
جدول 2: محدوده فرکانس نمونه‌برداری تراشه‌های ADC12Dxxxx
|
قطعه |
محدوده فرکانس نمونه برداری (MSps) |
|
ADC12D500 |
200-500 |
|
ADC12D800 |
200-800 |
|
ADC12D1000 |
150-1000 |
|
ADC12D1600 |
150-1600 |
|
ADC12D1800 |
150-1800 |
|
ADC12D2000 |
200-2000 |
جدول3: مقدار SNR بر حسب dB تراشه‌های ADC12Dxxxx (فرکانس سیگنال ورودی 125MHz)
|
قطعه |
DES Mode |
Non-DES Mode |
|
ADC12D500 |
53 |
53.4 |
|
ADC12D800 |
52.1 |
53.2 |
|
ADC12D1000 |
52.2 |
53.2 |
|
ADC12D1600 |
51.6 |
51.5 |
|
ADC12D1800 |
48.8 |
51.6 |
|
ADC12D2000 |
48.6 |
48.6 |
جدول 4: مقدار SFDR بر حسب dBc تراشه‌های ADC12Dxxxx (فرکانس سیگنال ورودی 125MHz)
|
قطعه |
DES Mode |
Non-DES Mode |
|
ADC12D500 |
67.3 |
67.3 |
|
ADC12D800 |
64.9 |
66.4 |
|
ADC12D1000 |
62 |
64 |
|
ADC12D1600 |
62.8 |
63.3 |
|
ADC12D1800 |
51.9 |
66 |
|
ADC12D2000 |
58 |
59.4 |

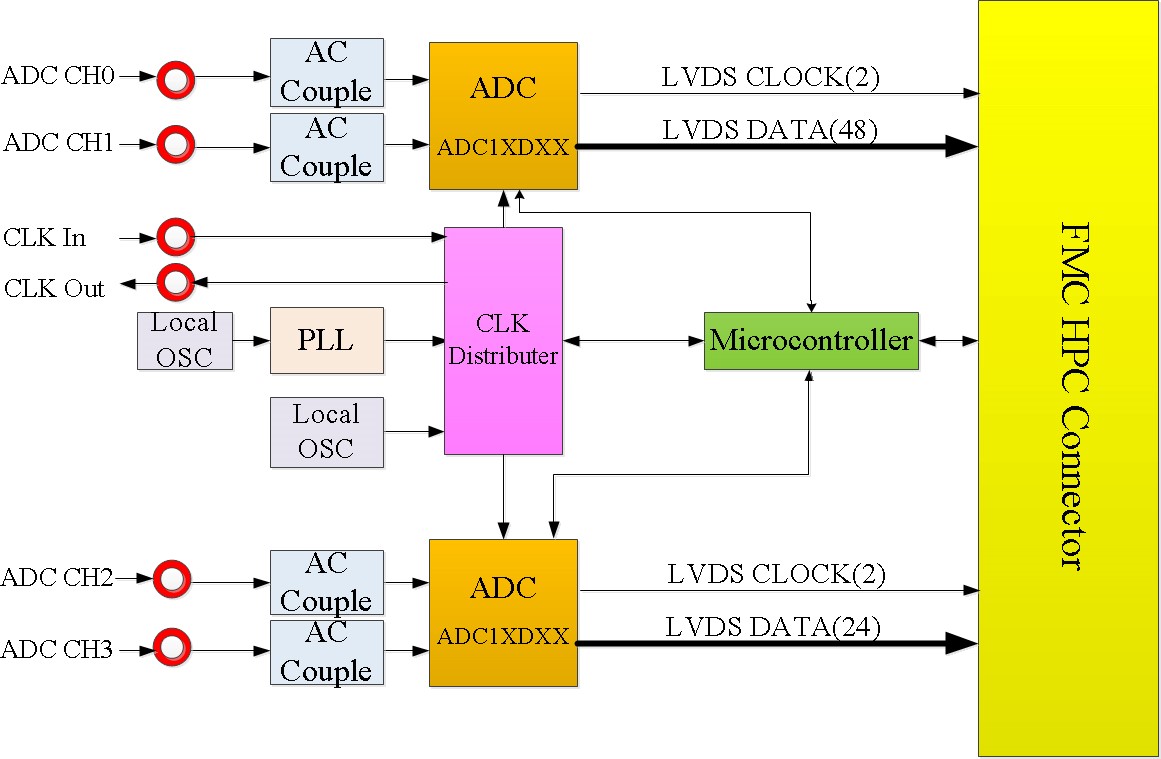

بلوک دیاگرام بورد در شکل زیر نشان داده شده است.
شکل 1: بلوک دیاگرام بورد
