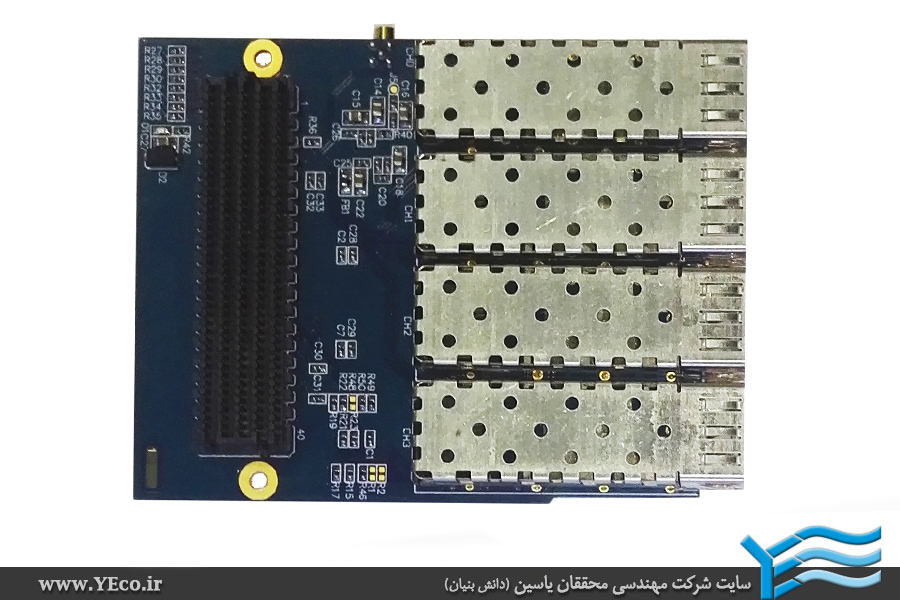

بورد داتر چهار کاناله +SFP


YE-I04Z

کارت I/O YE – I04Z ، به منظور ارتباط با سیستم های دیگر طراحی شده است .در این بورد از یک کانکتور FMC-HPC و چهار کانکتور +SFP با سرعت چندگیگابیت بر ثانیه استفاده شده است . علاوه بر این از یک تراشه تولید کلاک نیز برای اتصال به کانکتور FMC استفاده شده است .

Other  YE-I04Z
Other  YE-I04Z Other  YE-I04Z
درباره محصول
بلوک دیاگرام
مشخصات دیگر
تعیین مدل

 ویژگی‌ها و قابلیت‌ها

  • دارای کانکتور  FMC-HPC منطبق با استاندارد VITA/ANSI 57.1

  • دارای چهار کانکتور SFP+(Small From-factor Pluggable Plus) متصل به کانکتور FMC

    • کانکتور با سرعت بالا برای کاربردهای ارتباط شبکه 10Gbps

  • استفاده از تراشه CDCM61002 برای تامین کلاک بوردهای جانبی متصل به FMC

  • دارای کلاک خارجی بورد به عنوان ورودی تراشه کلاک

  • کنترل تراشه کلاک از طریق دیپ سوییچ یا کانکتور FMC

  • دارای یک تراشه I2C چهار کاناله متصل به کانکتورهای SFP

  • استفاده آسان

  • قیمت مناسب

  • ابعاد بورد  ( 70mm * 90mm)

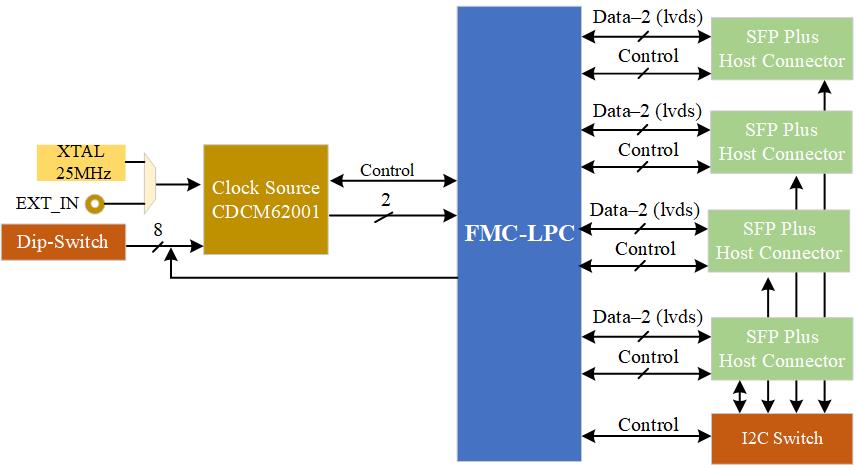

بلوک دیاگرام بورد در شکل زیر نشان داده شده است

شکل 1: بلوک دیاگرام بورد





 کاربردها

  • کارت واسط برای ارتباط پر سرعت

  • سیستم­‌های تشخیص و کنترل سریع
