بورد نمونه بردار آنالوگ به دیجیتال هشت کاناله با فرکانس نمونه برداری حداکثر تا 3000MSps


YE-A08Y

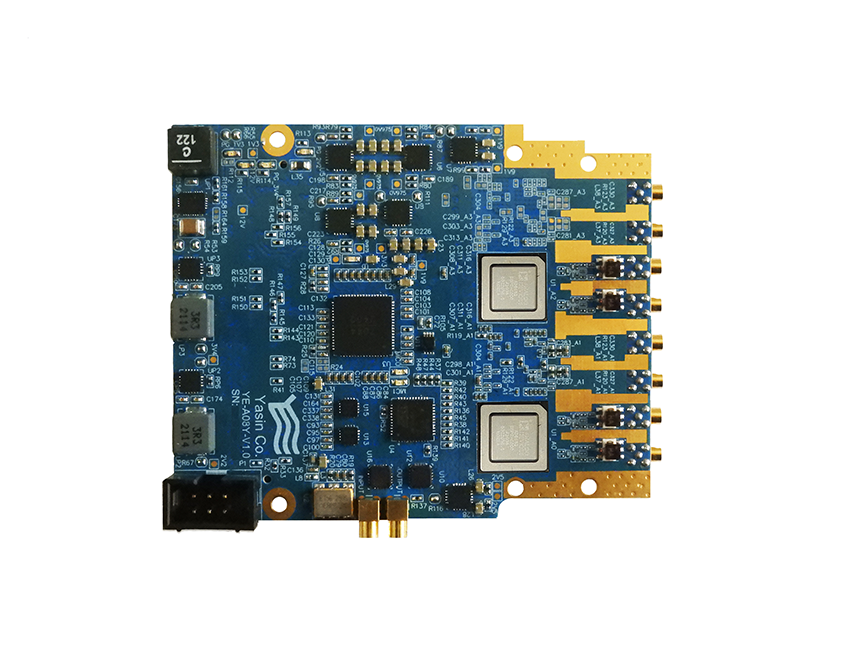

بورد YE-A08Y دارای هشت کانال آنالوگ به دیجیتال با نرخ نمونه‌برداری 2GSps تا 3GSps و رزولوشن 14 بیت می‌باشد. همچنین از رابط پر سرعت JESD204B برای ارسال داده دیجیتال به FPGA پشتیبانی می‌کند.

ADC and DAC YE-A08Y
ADC and DAC YE-A08Y ADC and DAC YE-A08Y
درباره محصول
توضیحات فنی
بلوک دیاگرام
مشخصات دیگر
تعیین مدل

ویژگی‌ها و قابلیت‌ها

  • دارای حداکثر 8 کانال آنالوگ به دیجیتال با نرخ نمونه­‌برداری بالا

  • استفاده ازتراشه‌­های AD9689، AD9208 طبق درخواست مشتری

  • در حالت 8 کاناله حداکثر تا 1.6GSps قابل انتقال است ولی امکان نمونه برداری و انتقال به باند پایه تا 3GSps برای 8 کانال مقدور است.

  • در حالت 6 کاناله تا 3GSps قابل انتقال به FPGA است.

  • پشتیبانی از رابط پرسرعت JESD204B

  • استفاده از تراشه HMC7044 برای تولید کلاک بورد

  • دارای کلاک خروجی برای استفاده در مدارات دیگر (حداکثر فرکانس کلاک خروجی 3.2GHz)

  • دارای  میکروکنترلر برای پیکربندی تراشه‌های ADC و تراشه کلاک و قابلیت ذخیره تنظیمات

  • دارای کانکتور FMC-HSPC منطبق با استاندارد VITA 57.4

  •  دارای نرم افزار کاربردی برای تنظیم پارامترهای تراشه‌های ADC و تراشه کلاک

  • ابعاد کوچک (85mm*70mm)



مشخصات تراشه‌های ADC پشتیبانی شده برای بورد YE-A08Y در جدول زیر آورده شده است.

جدول 1: تراشه‌های ADC پشتیبانی شده

Part Number

Description

Resolution (Bits)

Sample Rate (Max) (GSPS)

AD9689-2000

Dual-Channel, 14-Bit, 2-GSPS RF-Sampling Analog-to-Digital Converter (ADC)

14

2.0

AD9689-2600

Dual-Channel, 14-Bit, 2.6-GSPS RF-Sampling Analog-to-Digital Converter (ADC)

14

2.6

AD9208

Dual-Channel, 14-Bit, 3-GSPS Analog-to-Digital Converter (ADC)

14

3.0

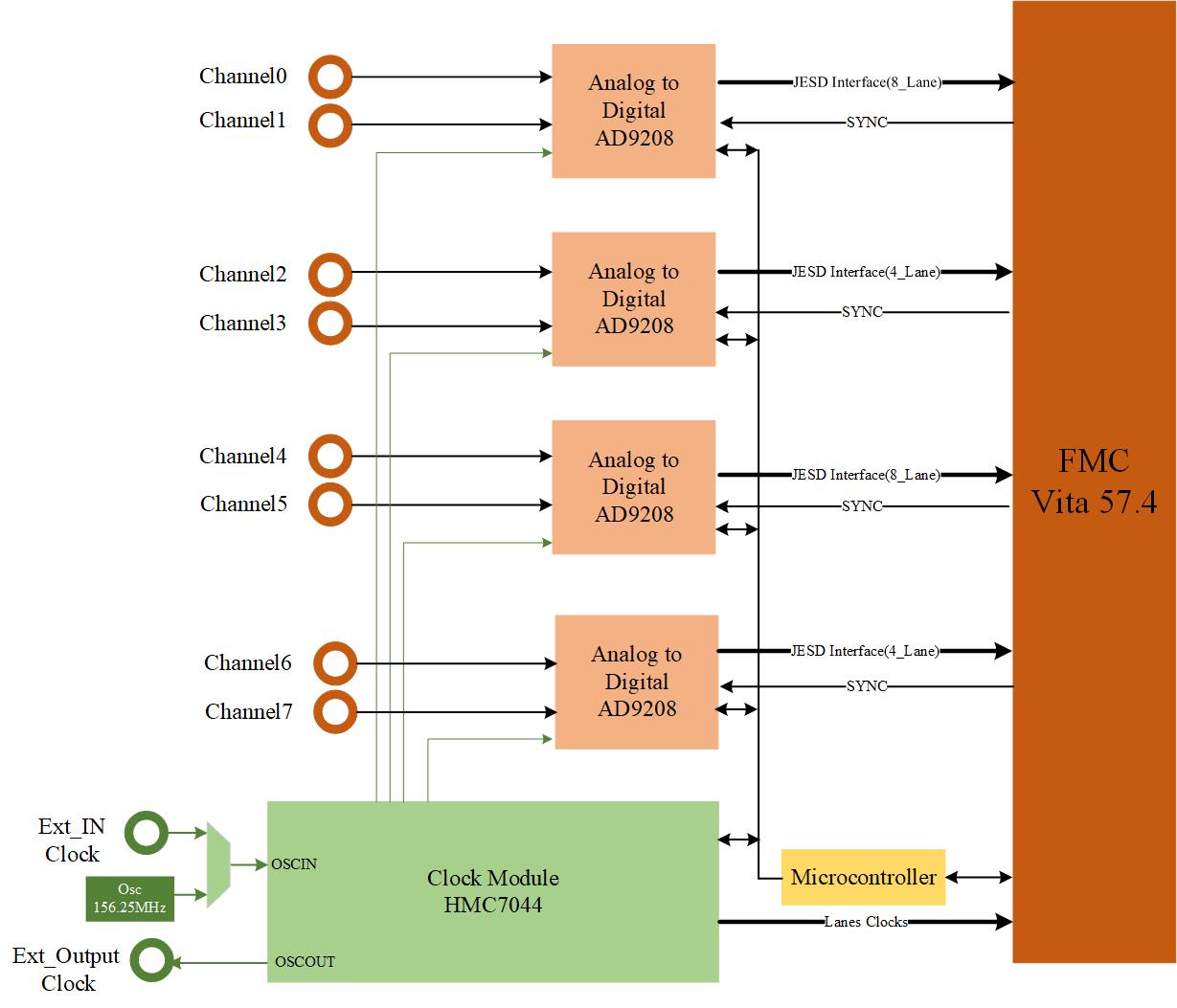

بلوک دیاگرام بورد در شکل زیر نشان داده شده است.

شکل 1: بلوک دیاگرام بورد

  • کاربردهای صنعتی

  • کاربردهای نظامی

  • کاربردهای الکترونیکی

  • کاربردهای پزشکی

  • کاربردهای آموزشی در دانشگاهها
