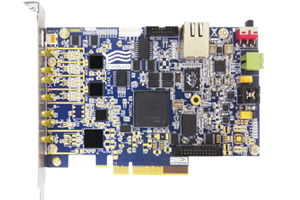

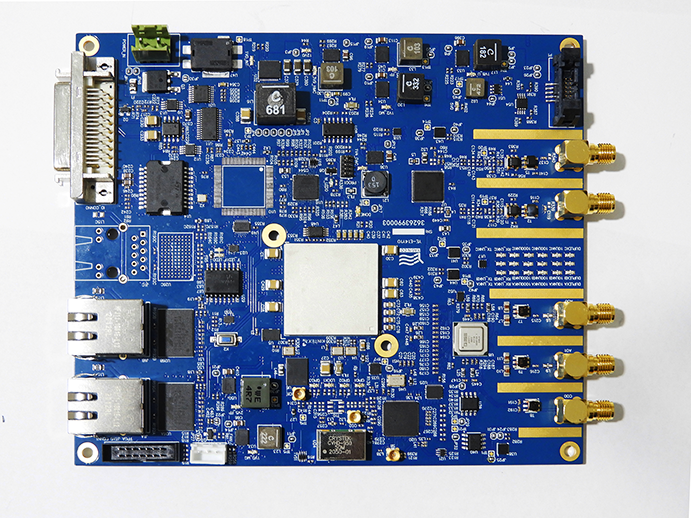

بورد پردازشی و نمونه برداری با پردازنده Artix7 و چهار کاناله ADC با فرکانس حداکثر تا  250MSps و یک کاناله DAC با حداکثر نرخ داده 5.6GHz


YE-E15Z

کارت پردازشی و نمونه برداری YE-E15Z دارای FPGA Artix7 و حافظه DDR3، دارای ارتباط شبکه و PCIe می‌باشد. چهار کانال ورودی ADC و یک کانال خروجی DAC از دیگر قابلیت این بورد می باشد.



Mix  Boards YE-E15Z
Mix  Boards YE-E15Z Mix  Boards YE-E15Z Mix  Boards YE-E15Z Mix  Boards YE-E15Z

 مشخصات فنی

جدول 1: مشخصات اصلی

مشخصات کانال ورودی آنالوگ

حداکثر تعداد کانال

4

رزولوشن کانال

مطابق جدول 1

محدوده ولتاژ ورودی

Vpp 5

امپدانس ورودی

50 اهم

محدوده فرکانس نمونه‌برداری

مطابق جدول 2

SNR

مطابق جدول 3

SFDR

مطابق جدول 4

BW

125 MHz max

مشخصات کانال خروجی آنالوگ

تعداد کانال خروجی

1

رزولوشن

14 بیت

محدوده جریان خروجی

9.4-34.4mA4

پهنای باند سیگنال خروجی

در حالت Baseband  و Interpolation برابر 1GHz

در حالت Mix Mode برابر 1.425-3GHz

سطح نویز  (مگاهرتز DAC = 2800 فرکانس)

 -159dBm/Hz فرکانس خروجی = 100 مگاهرتز

  فرکانس خروجی = 350 مگاهرتز -157dBm/Hz

  فرکانس خروجی = 550 مگاهرتز -153dBm/Hz

  فرکانس خروجی = 950 مگاهرتز -152dBm/Hz

SFDR  (مگاهرتز DAC = 2600 فرکانس)

فرکانس خروجی = 100 مگاهرتز 69dBc

فرکانس خروجی = 350 مگاهرتز 59dBc

فرکانس خروجی = 550 مگاهرتز 52dBc

فرکانس خروجی = 550 مگاهرتز 45dBc

مشخصات کلاک بورد

فرکانس کلاک اسیلاتور

دارای اسیلاتور 25MHz و اسیلاتور 200MHz

محدوده ولتاژ کلاک ورودی

2 v

محدوده فرکانس کلاک ورودی

4.5-2400MHz

حداکثر فرکانس کلاک خروجی

250MHz

امپدانس خروجی

50 اهم

مشخصات کلی

ابعاد

145mm*90mm (without PCIe connector)

145mm*95 (with PCIe connector)

ولتاژ تغذیه

12v





جدول2: فرکانس نمونه‌برداری ADC های مختلف

تراشه ADC

رزولوشن ADC (bit)

فرکانس نمونه‌برداری (MSPS)

AD6649

14

250

AD9268

16

80/105/125

AD9258

14

80/105/125

AD9650

16

25/65/80/105

AD9648

14

105/125

AD9643

14

170/210/250



جدول3: مقدار SNR تراشه‌های ADC

تراشه ADC

SNR(dBFS)

AD6649

70.5 (فرکانس ورودی 30 مگاهرتز)

AD9268

71.8 (فرکانس ورودی 2.4 مگاهرتز)

AD9258

70.7(فرکانس ورودی 2.4 مگاهرتز)

AD9650

 76 (فرکانس ورودی 10 مگاهرتز)

AD9648

68 (فرکانس ورودی 10 مگاهرتز)

AD9643

67 (فرکانس ورودی 30 مگاهرتز)



جدول 4: مقدار SFDR تراشه‌های ADC

تراشه ADC

SFDR(dBc)

AD6649

 (فرکانس ورودی 30 مگاهرتز) 87

AD9268

 (فرکانس ورودی 2.4 مگاهرتز) 81

AD9258

 فرکانس ورودی 2.4 مگاهرتز) 81

AD9650

(فرکانس ورودی 10 مگاهرتز) 85

AD9648

(فرکانس ورودی 10 مگاهرتز) 90

AD9643

(فرکانس ورودی 30 مگاهرتز) 85

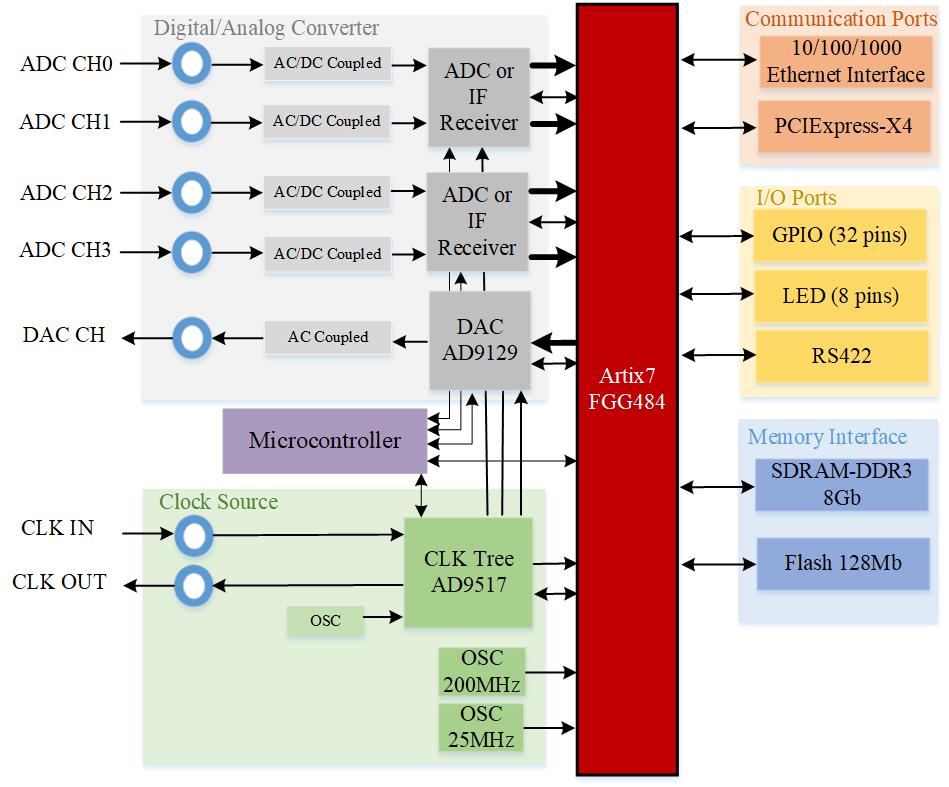

بلوک دیاگرام بورد در شکل زیر نشان داده شده است.





شکل 1: بلوک دیاگرام بورد

کاربردها

با توجه به اینکه این کارت سرعت پردازش اطلاعات و همچنین حجم اطلاعات پردازش شده را به صورت چشم گیری نسبت به تکنولوژی های قبل از خود افزایش می دهد، در صنایع مختلف نظامی، فضایی، پزشکی، آزمایشگاه­ های مخابرات و صنایع الکترونیک، دیتاسنترها، ارتباطات بی­ سیم و سیستم­ های امنیتی کاربرد دارد. چند نمونه از کابردها:

  • رادار

  • جهت یاب

  • موقعیت یاب

  • سیستم های تشخیص موقعیت و ناوبری

  • ماهواره‌ها

  • سامانه های اطلاعات جغرافیایی و هواشناسی

  • دستگاه‌های سونوگرافی

  • تجهیزات MRI

  • تجهیزات اندوسکوپی

  • آزمایشگاه معماری کامپیوتر، مدارهای مخابراتی، کنترل پیشرفته، پردازش سیگنال دیجیتال
