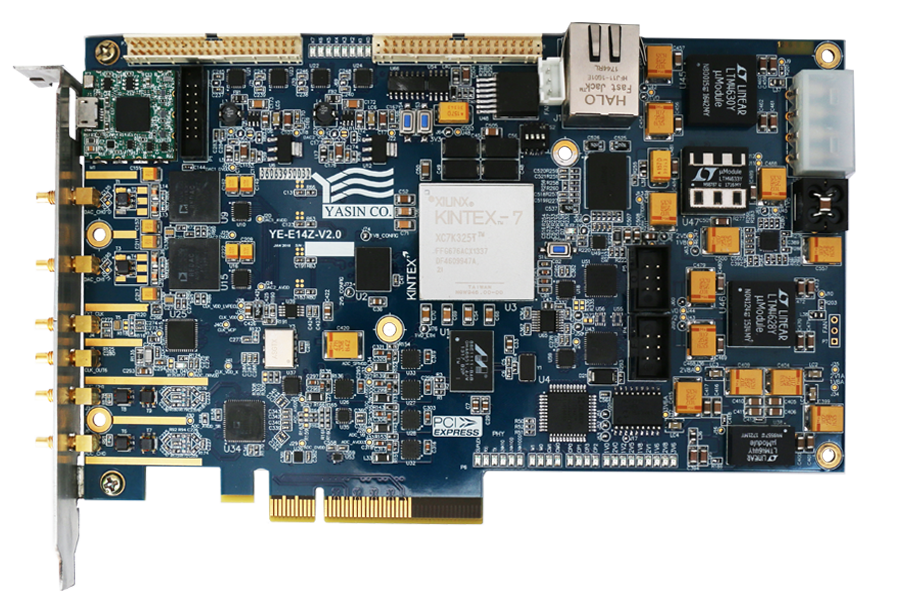

دارای تراشه FPGA خانواده Kintex7 شرکت Xilinx
مدار پشتیبان حافظه رمز FPGA
دارای حافظه فلش 512Mb/1Gb/2Gb متصل به FPGA (به صورت پیش فرض از حافظه فلش 1Gb استفاده میشود)
پشتیبانی از CPLD XC2C64A شرکت Xilinx
ارتباط PCIExpress
پروتکل ارتباطی PCIe 4-Lane با حداکثر نرخ ارتباطی 1.6GBps برای Gen2 و 800MBps برای Gen1
قابلیت اتصال بر روی مادربورد
پشتیبانی از ارتباط شبکه
حداکثر نرخ ارتباط شبکه 1Gbps
8 خط برای ارسال و 8 خط برای دریافت داده
استفاده ازتراشه Marvell 10/100/1000 Gigabit Ethernet Transceiver و کانکتور HFJ11-1G01E
دارای حافظه SDRAM DDR3 در بوردهای نسخه V2.0 و بالاتر
حداکثر حجم 8 گیگا بیت
عرض داده 8 بیت با عمق 1Gbit
حداکثر نرخ داده DDR3-1333Mb/s
دارای دو میکروکنترلر
یک میکرو کنترلر برای برنامهریزی تراشههای ADC، DAC و کلاک
یک میکروکنترلر در اختیار کاربر (پایههای میکروکنترلر با استفاده از کانکتور GPIO در اختیار کاربر است)
پشتیبانی از پورتهای RS232، RS485 و CAN برای اتصال به سیستمهای دیگر و برنامهریزی با استفاده از میکرو کنترلر در اختیار کاربر
6 پایه I/O قابل برنامهریزی در اختیار کاربر
ویژگیهای میکروکنترلر در اختیار کاربر عبارتند از :
دارای حافظه فلش داخلی حداقل 16KB تا حداکثر 128KB
دارای حافظه EEPROM حداقل 1KB تا حداکثر 2KB
دارای حافظه داخلی SRAM حداقل 2KB تا حداکثر 8KB
استفاده از میکروکنترلر ATxmega32D4 شرکت Atmel
دارای دو کانال آنالوگ به دیجیتال
استفاده از دو مبدل آنالوگ به دیجیتال AD9680 با نرخ نمونه برداری (500/820/1000/1250Msps ) و رزولوشن 14 بیتی مطابق با سفارش مشتری
دارای دو هسته داخلی A/D در هر تراشه ADC
دارای دو کانال دیجیتال به آنالوگ
استفاده از مبدل دیجیتال به آنالوگ AD9129 با رزولوشن 14 بیت با حداکثر نرخ داده 2.85Gsps( در حالت درونیابی حداکثر نرخ داده 5.6Gsps)
دارای دو مسیر داده ورودی با قابلیت دریافت داده به صورت DDR
تذکر: در صورت استفاده از تراشه XC7K70T قابلیت کانالهای دیجیتال به آنالوگ وجود ندارد.
کلیدها و LED بورد
یک کلید فشاری برای ریست FPGA
دارای دو کلید فشاری و یک کلید چهارتایی دیپ سوئیچ در بورد نسخه V2.0
دارای 8 LED در اختیار کاربر
دارای دو کانکتور GPIO
دارای 40 ارتباط I/O متصل به FPGA
پشتیبانی از ارتباط RS232 متصل به FPGA
دارای 36 ارتباط I/O متصل به میکروکنترلر
استفاده از مدار محافظ به منظور جلوگیری از ورود ولتاژ و جریان بالا
ارائه نرمافزار کاربردی به منظور تست قابلیتهای بورد از جمله شبکه و PCIe
ارائه نرمافزار کاربردی تست و تحلیل سیگنال با قابلیت تنظیم کلیه پارامترهای تراشههای کلاک، ADC و DAC
استفاده آسان
قیمت مناسب
ابعاد کوچک (183mm*116mm)
AD9517-0 : محدوده فرکانس VCO برابر 2.55GHz تا 2.95GHz
AD9517-1 : محدوده فرکانس VCO برابر 2.3GHz تا 2.65GHz
AD9517-2 : محدوده فرکانس VCO برابر 2.05GHz تا 2.33GHz
AD9517-3 : محدوده فرکانس VCO برابر 1.75GHz تا 2.25GHz (به صورت پیش فرض از این تراشه استفاده میشود).
AD9517-4 : محدوده فرکانس VCO برابر 1.45GHz تا 1.8GHz
قابلیت تنظیم VCO داخلی تراشه AD9517 در محدوده ذکر شده
قابلیت اتصال کلاک خارجی به بورد به عنوان کلاک ورودی تراشه AD9517 (به صورت پیش فرض از اسیلاتور با پایداری فرکانسی (2ppm ) با فرکانس 24.576MHz برای کلاک ورودی تراشه AD9517 استفاده میشود).
دارای اسیلاتور متصل به FPGA
اسیلاتور 200MHz به صورت LVDS
کلاک خروجی بورد به صورت LVCMOS و با حداکثر فرکانس 250MHz
مشخصات کانال ورودی آنالوگ |
|
تعداد کانال |
2 |
رزولوشن کانال |
14 بیتی |
محدوده ولتاژ ورودی |
Vpp 1.7 |
امپدانس ورودی |
50 اهم |
محدوده فرکانس نمونهبرداری |
500MHz/820MHz/1000MHz/1.25GHz |
SNR |
مطابق جدول 1 |
SFDR |
مطابق جدول 2 |
مشخصات کانال خروجی آنالوگ |
|
تعداد کانال خروجی |
2 |
رزولوشن |
14 بیت |
محدوده جریان خروجی |
9.4-34.4mA |
پهنای باند سیگنال خروجی |
در حالت Baseband و Interpolation برابر 1GHzدر حالت Mix Mode برابر 1.425-3GHz |
سطح نویز (مگاهرتز DAC = 2800 فرکانس) |
-159dBm/Hz (فرکانس خروجی = 100 مگاهرتز)(فرکانس خروجی = 350 مگاهرتز) -157dBm/Hz-153dBm/Hz(فرکانس خروجی = 550 مگاهرتز)-152dBm/Hz(فرکانس خروجی = 950 مگاهرتز) |
SFDR (مگاهرتز DAC = 2600 فرکانس) |
69dBc(فرکانس خروجی = 100 مگاهرتز)59dBc(فرکانس خروجی = 350 مگاهرتز)52dBc(فرکانس خروجی = 550 مگاهرتز)45dBc(فرکانس خروجی = 550 مگاهرتز) |
مشخصات کلاک بورد |
|
فرکانس کلاک اسیلاتور |
اسیلاتور 200MHz |
محدوده ولتاژ کلاک ورودی |
2 v |
محدوده فرکانس کلاک ورودی |
4.5-2400MHz |
حداکثر فرکانس کلاک خروجی |
250MHz |
امپدانس خروجی |
50 اهم |
مشخصات کلی |
|
ابعاد |
183mm*116mm |
ولتاژ تغذیه |
12v |
فرکانس ورودی (MHz) |
SNR(dBFS) |
160 |
64.1 |
720 |
54.7 |
950 |
54.1 |
جدول 3: مقدار SFDR تراشه AD9680 در فرکانس نمونه برداری 1000MHz
فرکانس ورودی (MHz) |
SFDR(dBc) |
160 |
81.1 |
720 |
67.2 |
950 |
69.8 |
بلوک دیاگرام بورد در شکل زیر نشان داده شده است.
شکل 1: بلوک دیاگرام بورد
با توجه به اینکه این کارت سرعت پردازش اطلاعات و همچنین حجم اطلاعات پردازش شده را به صورت چشم گیری نسبت به تکنولوژی های قبل از خود افزایش می دهد، در صنایع مختلف نظامی، فضایی، پزشکی، آزمایشگاه های مخابرات و صنایع الکترونیک، دیتاسنترها، ارتباطات بی سیم و سیستم های امنیتی کاربرد دارد. چند نمونه از کابردها:
رادار
جهت یاب
موقعیت یاب
سیستم های تشخیص موقعیت و ناوبری
ماهوارهها
سامانه های اطلاعات جغرافیایی و هوا شناسی
دستگاههای سونوگرافی
تجهیزات MRI
تجهیزات اندوسکوپی
آزمایشگاه معماری کامپیوتر، مدارهای مخابراتی، کنترل پیشرفته، پردازش سیگنال دیجیتال
نام | شرح |
---|---|
YE-FPGA-Programmer |
برنامهریز FPGA برای برنامهریزی و عیب یابی انواع تراشههای قابل برنامهریزی شرکت Xilinx میباشد. این برنامهریز از طریق کلیه ابزارهای Xilinx مانند iMPACT، Chipscope، eFuse، Vivado و SDK قابل دسترس است. |
برای درخواست پیش فاکتور ابتدا PartNumber محصول مورد نطر خود را مشخص نمایید
