بورد پردازشی و نمونه برداری با پردازنده Kintex7 و دو کانال ADC با فرکانس نمونه برداری250MHz و دو کانال DAC RF با نرخ داده 6200MHz

YE_E14Y

کارت پردازشیYE-E14Y، بوردی مرکب از بورد پردازشی و نمونه­ برداری با قابلیت بالامی باشد. در این بورد ازیک  FPGA از خانوادهKintex7 استفاده شده است. برخی قابلیتهای بورد شامل تراشه ADC دو کاناله با نرخ نمونه­برداری 125MHz و رزولوشن 14 بیت، تراشه RF DAC دو کاناله با نرخ داده 6.2GSps و رزولوشن 16 بیتی با پشتیبانی از پروتکل ارتباطی JESD204B، سه ارتباط شبکه 1Gbps، تراشه کلاک HMC7044 با 14 خروجی کلاک، ارتباط­های سریال و IO است.

Mix Boards YE_E14Y
Mix Boards YE_E14Y Mix Boards YE_E14Y
درباره محصول

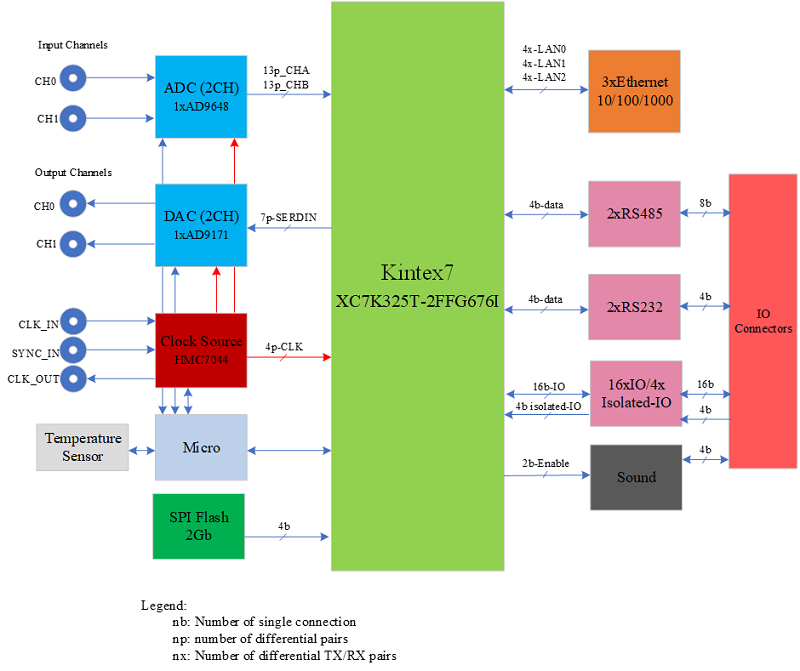

بلوک دیاگرام
مشخصات دیگر
تعیین مدل

  • دارای پردازنده FPGA از خانواده Kintex7 شرکت Xilinx با شماره قطعه های XC7K160T-2FFG676I , XC7K410T-2FFG676I , XC7K325T-2FFG676I

  • مدار پشتیبان حافظه رمز FPGA

  • دارای حافظه فلش SPI با حجم 2Gb

    • استفاده از تراشه MT25QU02GCBB8E12-0AAT به‌عنوان حافظه فلش

  • دارای سه ارتباط شبکه 10/100/1000 MSps

    • برای هر ارتباط شبکه 3 زوج خط برای ارسال و سه زوج خط برای دریافت داده

    • استفاده از Marvell 10/100/1000 Gigabit Ethernet Transceiver و کانکتور HFJ11-1G01E

  • دارای دو کانال آنالوگ به دیجیتال

    • استفاده از یک تراشه AD9648/AD9650/AD9643/AD9628 برای تبدیل سیگنال آنالوگ به دیجیتال با نرخ نمونه­برداری 25/65/80/105/125/170/210/250MSPS  و رزولوش 12/14/16بیتی

    • دارای دو هسته داخلی A/D

  • دارای دو کانال دیجیتال به آنالوگ

    • استفاده از تراشه AD9171/AD9173/AD9176 به‌عنوان تراشه RFDAC با نرخ داده 6.2GSPS /12.6/و رزولوشن 16 بیتی

    • پشتیبانی از پروتکل داده JESD204B

    • دارای دو هسته داخلی D/A

  • کلاک بورد
    • استفاده از تراشه HMC7044 با 14 خروجی کلاک برای تأمین کلاک بخش­های مختلف بورد
    • قابلیت اتصال کلاک ورودی خارجی با محدوده مجاز 10-800MHz در حالت تفاضلی و 10-250MHz در حالت تک به‌عنوان کلاک ورودی تراشه HMC7044
    • دارای کلاک خروجی برای استفاده در مدارات دیگر با حداکثر فرکانس 3200MHz
    • دارای چهار اسیلاتور متصل به FPGA
  • دارای ارتباط سریال و IO
    • دارای دو ارتباط RS485 و دو ارتباط RS232
    • دارای 16 ارتباط IO متصل به FPGA و 4 ارتباط ایزوله از کانکتور به FPGA
    • دارای 4 ارتباط متصل به بخش صوت
  • دارای LED و کلید
    • دارای دو LED متصل به FPGA
    • دارای LEDهای وضعیت شبکه، تغذیه
    • دارای کلید برای ریست FPGA و برنامه­ریزی مجدد از حافظه فلش
  • دارای میکروکنترلر برای ذخیره تنظیمات تراشه­های ADC، DAC و کلاک
  • دارای سنسور دما
  • برنامه­ریزی بورد
    • برنامه­ریزی FPGA از طریق کانکتور JTAG و یا حافظه فلش
    • برنامه­ریزی میکرو توسط شرکت انجام می­شود و در اختیار کاربر نیست
  • تغذیه بورد
    • ولتاژ ورودی 12 ولت
    • دارای مبدل­های ولتاژ برای تأمین ولتاژهای بخش­های مختلف بورد

  • صنایع نظامی

  • صنعت

  • آزمایشگاه های الکترونیک، صنعتی

  • رادار

  • صنایع پزشکی

  • جهت‌یاب

  • موقعیت‌یاب

  • ناوبری جنگنده‌ها و سیستم هواپیماهای بدون سرنشین

  • ماهواره‌ها

  • جنگ الکترونیک

  • دستگاه‌های سونوگرافی

  • تجهیزات MRI

  • تجهیزات آندوسکوپی

  • آزمایشگاه معماری کامپیوتر، مدارهای مخابراتی، کنترل پیشرفته، پردازش سیگنال دیجیتال
