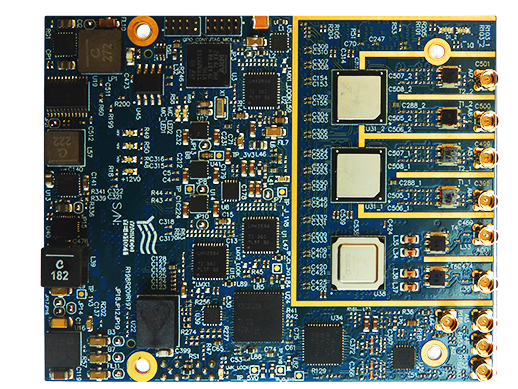

بورد نمونه بردار دوکانال  DAC RF با نرخ داده  2GSps ورزولوشن16 بیت  و چهار کانال DAC RFبا نرخ نمونه برداری 3.2GHZ و رزولوشن 12 بیت

YE-D10Z

بورد نمونه بردار دو کانالDAC دیجیتال به آنالوگ با نرخ داده 6.2GSps و رزولوشن 16 بیت ،چهار کانال ADC فرکانس بالا با نرخ نمونه‌برداری 3.2GHz و رزولوشن 12 بیت و برای چهار کانال ADC دیگر با نرخ نمونه‌برداری مختلف(80MSps /105MSps /125MSps) ورزولوشن 14 بیت استفاده شده است.

ADC and DAC YE-D10Z
ADC and DAC YE-D10Z ADC and DAC YE-D10Z
درباره محصول
توضیحات فنی
بلوک دیاگرام
مشخصات دیگر

  • دارای حداکثر چهار کانال آنالوگ به دیجیتال RF (ADC) با نرخ نمونه‌برداری بالا

    • استفاده از دو تراشه ADC12D3200 با نرخ نمونه برداری 3.2GHz برای هر کانال (در صورت استفاده تراشه به صورت تک کاناله نرخ نمونه‌برداری 6.4GHz) و رزولوشن 12 بیت

    • پشتیبانی از ارتباط داده JESD204B

    • دارای دو هسته داخلی A/D در هر تراشه ADC

  • دارای دو کانال دیجیتال به آنالوگ RF (DAC)

    • استفاده از یک تراشه AD9171 با نرخ DAC 6.2GSps و رزولوشن 16 بیت

    • پشتیبانی از ارتباط داده JESD204B

    • دارای دو هسته داخلی DAC

    • نرخ داده ورودی مختلط برای هر کانال حداکثر 516MSps

  • دارای چهار کانال ورودی آنالوگ ADC با نرخ نمونه‌برداری مختلف (80MSps/105MSps/125MSps) و رزولوشن 14 بیت

    • دارای چهار هسته داخلی A/D در هر تراشه ADC

    • استفاده از یک تراشه AD9253 به عنوان هسته اصلی کانال‌های ADC

    • ورودی AC Couple

  • استفاده از تراشه LMK5C33216 برای تأمین کلاک بورد

  • استفاده از تراشه‌های سینتی سایزر RF (LMX2594) برای تامین کلاک تراشه‌های نمونه‌بردار (AD9171، AD12DJ3200) فرکانس بالا و سنکرون کردن کانال‌ها

  • قابلیت اتصال کلاک خارجی به عنوان کلاک ورودی بورد

  • قابلیت سنکرون کردن کانال‌ها با یکدیگر

  • دارای کلاک خروجی برای استفاده کاربر در مدارات دیگر

  • استفاده از میکروکنترلر برای کنترل تراشه‌های کلاک، ADC، DAC و سینتی سایزر RF بورد

  • دارای کانکتور FMC-HSPC منطبق با استاندارد 57.4 ANSI/VITA

  • قابلیت تنظیم پارامترهای تراشه‌ها و ذخیره تنظیمات روی بورد

مشخصات کانال‌های ADC

تعداد کانال

ADC JESD204B: 4

ADC فرکانس پایین : 4

رزولوشن کانال

ADC JESD204B: 12

ADC فرکانس پایین : 14

محدوده ولتاژ ورودی

-1v to 1v

امپدانس ورودی

50 اهم

فرکانس نمونه برداری

ADC JESD204B: 3200MSps

ADC فرکانس پایین : 80MSps/105MSps/125MSps

پهنای باند

ADC JESD204B:(full power)  8GHz

ADC فرکانس پایین : (full power) 650MHz

مشخصات کانال‌های DAC

تعداد کانال خروجی

2

نرخ داده

6.2GSps

رزولوشن

16 بیت

محدوده جریان خروجی

14-28mA

مشخصات کلاک بورد

محدوده ولتاژ کلاک ورودی

1.8v

محدوده فرکانس کلاک ورودی

10-750MHz

حداکثر فرکانس کلاک خروجی

200MHz

امپدانس خروجی

100 اهم

مشخصات کلی

ابعاد

70mm*85mm

  • کاربردهای صنعتی

  • کاربردهای نظامی

  • کاربردهای الکترونیکی

  • کاربردهای پزشکی

  • کاربردهای آموزشی در دانشگاهها
