بورد VPX بک پلین با 8 اسلات


YE-VB08Z

یک بورد backplane  که ارتباطی مطمئن بین بوردهای VPX با پروفایل مشخص شده برقرار می‌کند. دارای 8 اسلات (6 اسلات payload و 2 اسلات سوییچ) می‌باشد.

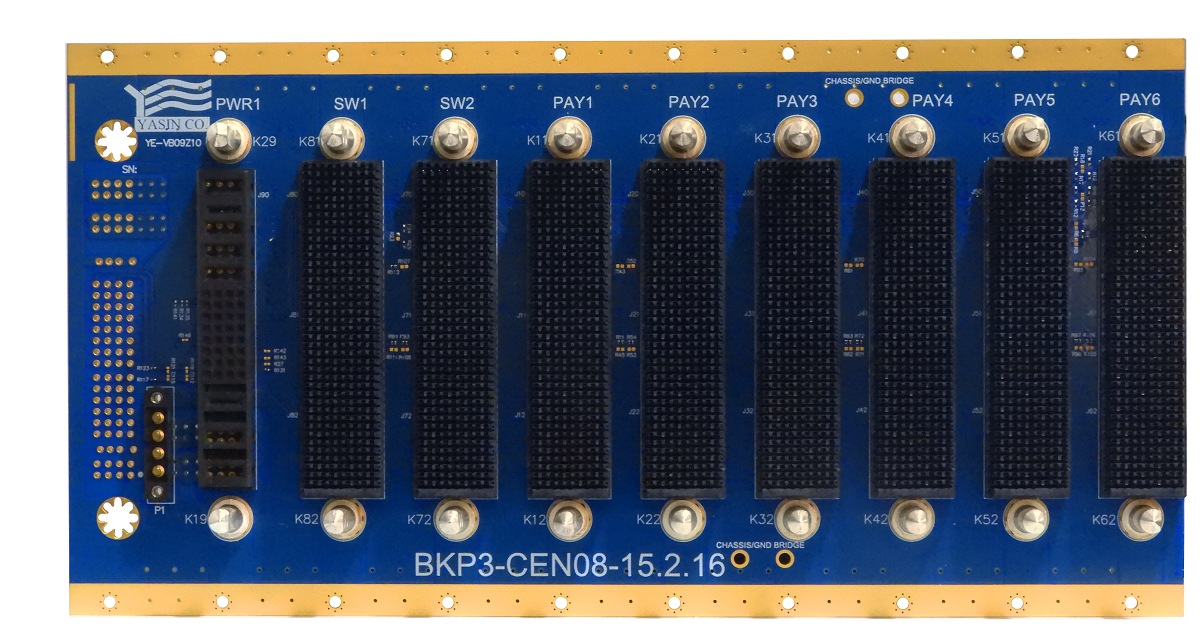

BackPlane  YE-VB08Z
BackPlane  YE-VB08Z BackPlane  YE-VB08Z BackPlane  YE-VB08Z BackPlane  YE-VB08Z
درباره محصول
توضیحات فنی

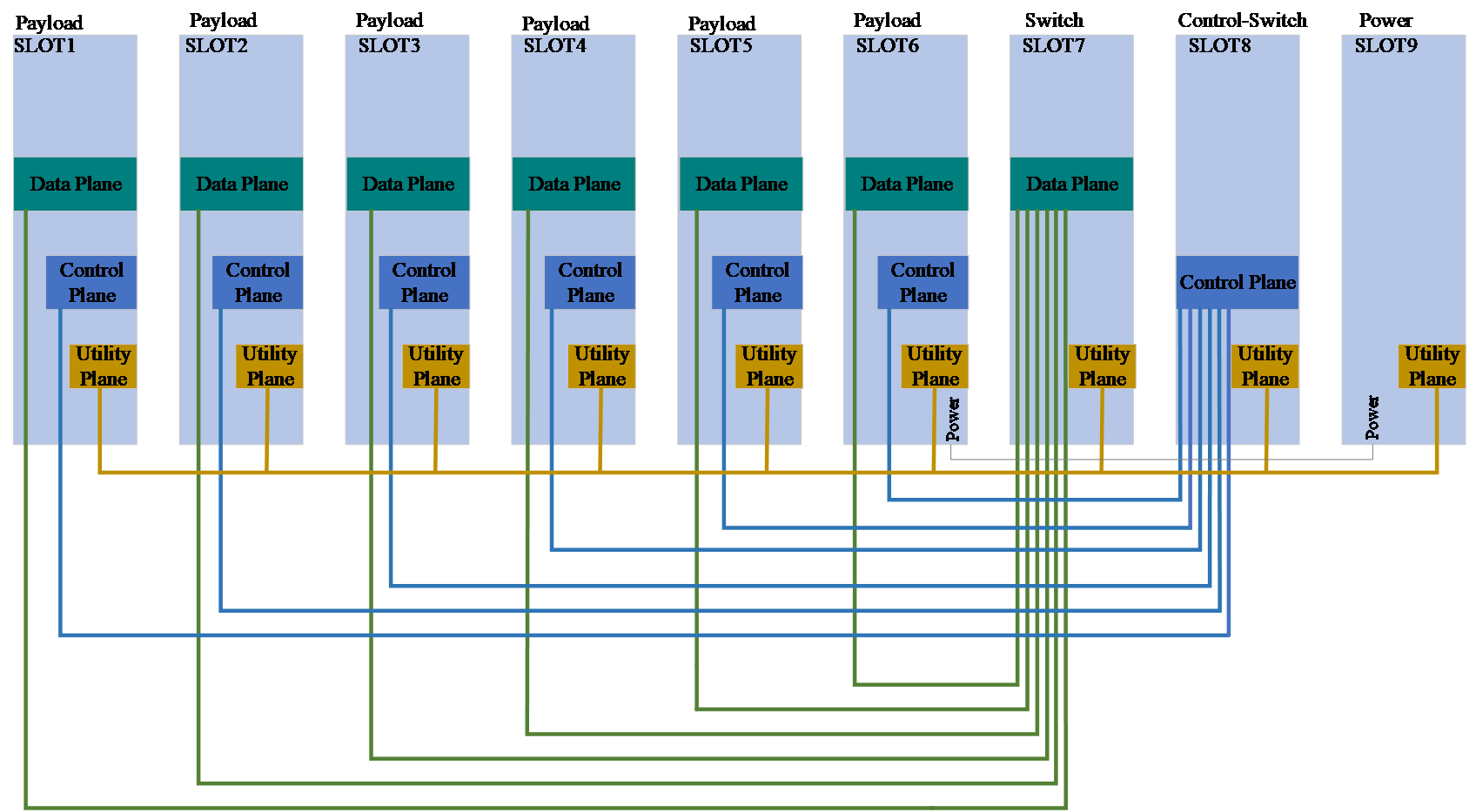

بلوک دیاگرام
مشخصات دیگر
تعیین مدل
  • دارای هشت اسلات

  • اسلات 1 تا 6  (6×Paylaod Slot)

    • پروفایل اسلات‌ها SLT3-PAY-2F2U-14.2.3

  • اسلات 7 و 8 (2×Switch Slot)

    • اسلات 7 (Data Plane Switch)

      • پروفایل اسلات SLT3-SWH-6F6U-14.4.1

    • اسلات 8 (Control Plane Switch)

      • پروفایل اسلات SLT3-SWH-2F24U-14.4.3

  • پروفایل backplane BKP3-CEN08-15.2.16-n می‌باشد

  • استفاده از کانکتوری با سرعت بالا (چند گیگ)

  • ابعاد کوچک 250mm ×130mm

    • فاصله اسلات: 1.0″ (25.4mm)

    • ارتفاع 3U







پروفایل‌های بک پلین پشتیبانی شده در جدول زیر آورده شده است

جدول 1: مشخصه‌های پروفایل BACKPLANE

Backplane Profile names

Channel Gbaud Rate

Payload

Data Plane Switch

Control Plane Switch

Control
Plane
(UTP)

Data
Plane
(FP)

Slots

Slot Profile

Slot

Slot Profile

Slot

Slot Profile

BKP3-CEN08-15.2.16-1

1.2500

3.1250

1 - 6

SLT3-PAY-2F2U-14.2.3

7

SLT3-SWH-6F6U-14.4.1

8

SLT3-SWH-2F24U-14.4.3



BKP3-CEN08-15.2.16-2

1.2500

5.0000

1 - 6

SLT3-PAY-2F2U-14.2.3

7

SLT3-SWH-6F6U-14.4.1

8

SLT3-SWH-2F24U-14.4.3



BKP3-CEN08-15.2.16-3

1.2500

6.2500

1 - 6

SLT3-PAY-2F2U-14.2.3

7

SLT3-SWH-6F6U-14.4.1

8

SLT3-SWH-2F24U-14.4.3



BKP3-CEN08-15.2.16-4

10.3125

8.0000

1 - 6

SLT3-PAY-2F2U-14.2.3

7

SLT3-SWH-6F6U-14.4.1

8

SLT3-SWH-2F24U-14.4.3





اتصال سیگنال‌ها در اسلات‌های جلوی بورد در جدول 2 آورده شده است.

جدول 2: اتصال سیگنال ها در اسلات‌های جلو بورد

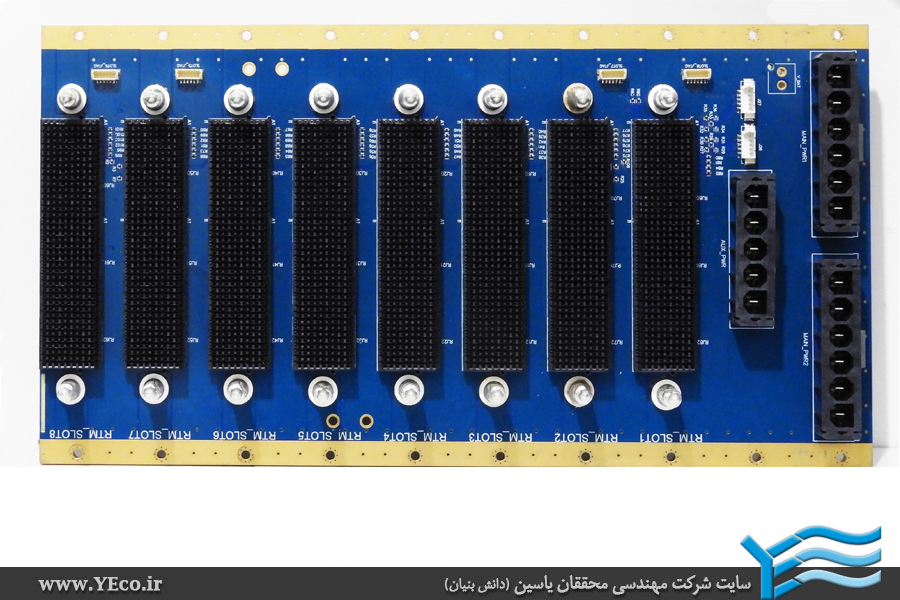

اتصال سیگنال‌ها در اسلات‌های پشت بورد (RTM) در جدول 3 آورده شده است.

جدول 3: اتصال سیگنال‌ها در اسلات‌های پشت بورد































 طریقه اتصال کانکتورهای جلو و پشت بورد در شکل  زیر نشان داده شده است. در واقع سیگنال‌های User Defined جلو بورد به پشت بورد (به نحوی که در جدول  2 آورده شده است) متصل است.



شکل 1: اتصال کانکتورهای پشت و جلو اسلات‌ها



  • سیستم‌های I/O

  • کاربرد صنعتی

  • نظامی

  • آزمایشگاهی

  • گرافیک

  • ماهواره (دریافت اطلاعات تصویر با سرعت بالا)

  • کلیه کاربردهایی که نیاز به دریافت اطلاعات با سرعت و دقت بالا می‌باشد.
