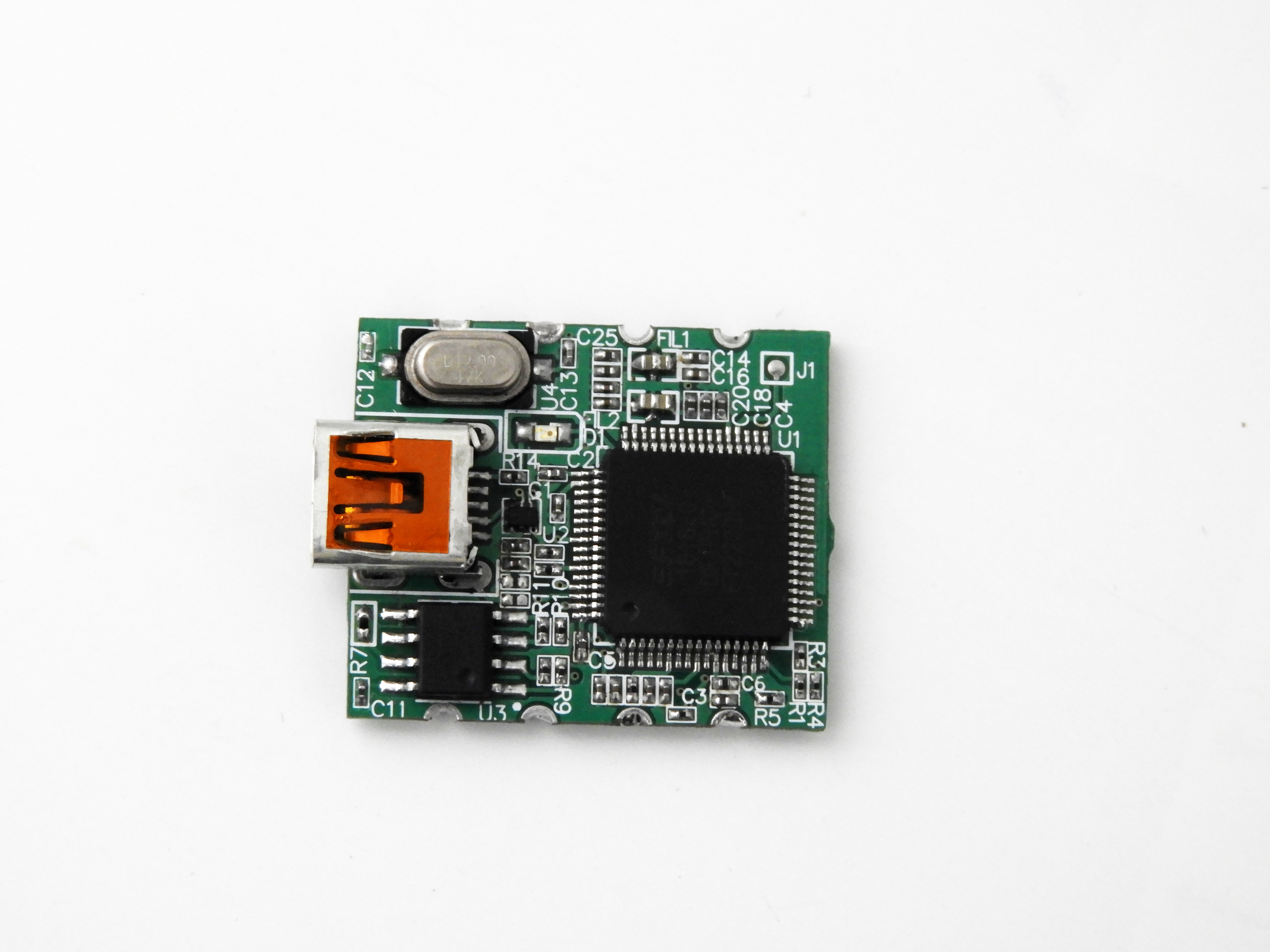

ماژول YE-JTAG-SMT2 ماژولی برای برنامه‌ریزی و عیب‌یابی انواع تراشه‌های شرکت Xilinx است. این ماژول روی بورد مونتاژ می‌شود و به صورت مستقیم از طریق کلیه ابزارهای Xilinx شامل iMPACT ، Chipscope ، eFuse ، Vivado و SDK قابل دسترسی است. کلیه سیگنالهای JTAG از بافرهای سه حالته، 24mA ، سرعت بالا استفاده می‌کنند. محدوده ولتاژ مجاز از 1.8 ولت تا 5 ولت و سرعت گذرگاه سیگنال حداکثر 30Mb/s است .
منطبق با کلیه ابزارهای Xilinx
منطبق با IEEE 1149.7-2009 Class T0 – Class T4 (2-Wire Jtag)
درگاه پر سرعت USB2 با قابلیت درایو درگاه JTAG/SPI تا حداکثر سرعت 30Mb/s
ماژولی برای برنامه‌ریزی SPI (mode0 و mode2 تا حداکثر سرعت 30Mb/s، mode1 و mode3 تا حداکثر سرعت 2Mb/s)
استفاده از کانکتور micro-AB USB2
قابلیت مونتاژ بر روی کلیه بوردهایی با هسته پردازنده قابل برنامه‌ریزی
تغذیه 3.3V و تغذیه Vref (محدوده ولتاژ 1.8v-5v) مستقل برای درایو سیگنالهای JTAG
تراشه‌های پشتیبانی شده در زیر آورده شده است.
:Configures All Xilinx Devices
پایه‌های ماژول JTAG در شکل زیر آورده شده است.
