بورد نمونه بردار آنالوگ به دیجیتال چهار کاناله با فرکانس نمونه برداری حداکثر تا 500MSps


YE-A04Z

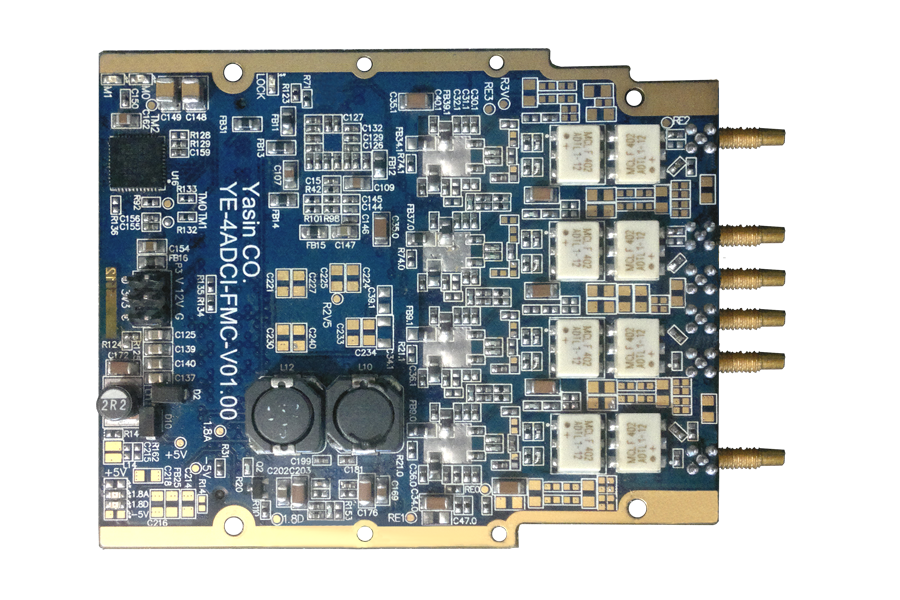

بورد YE-A04Z بورد نمونه‌بردار  چهار کاناله آنالوگ به دیجیتال با نرخ نمونه‌برداری مختلف مطابق با سفارش مشتری ( 130MHz تا حداکثر فرکانس نمونه برداری 500MHz) و رزولوشن 12/14/16 بیتی می‌باشد.

ADC and DAC YE-A04Z
ADC and DAC YE-A04Z ADC and DAC YE-A04Z ADC and DAC YE-A04Z

 مشخصات فنی

جدول 1: مشخصات اصلی

مشخصات کانال ورودی آنالوگ

حداکثر تعداد کانال

4

رزولوشن کانال

12، 14 و 16 بیتی

محدوده ولتاژ ورودی

4 Vpp (16dBm)

امپدانس ورودی

50 اهم

محدوده فرکانس نمونه‌برداری

مطابق جدول 2

SNR

مطابق جدول 3

SFDR

مطابق جدول 4

BW

DC-coupled: 0-700MHz

 (for 16dBm & 10dBm Inputs) AC-coupled : 20-700MHz

 (for 13dBm & 7dBm Inputs) AC-coupled : 30-700MHz

مشخصات کلاک بورد

محدوده ولتاژ کلاک ورودی

صفر تا 3.3 ولت

پهنای باند ورودی

2-75MHz

امپدانس ورودی

50 اهم

خروجی ADC

عرض داده

8 زوج LVDS برای فرکانس نمونه‌برداری کمتر از 250MSps

15 زوج LVDS برای فرکانس نمونه‌برداری 500MSps

فرمت داده

Offset binary or two’s complement

کلاک نمونه‌برداری داخلی

فرمت

LVPECL 156.25

محدوده فرکانس

قابل تنظیم با تراشه کلاک CDCE62005

مشخصات کلی

ابعاد

85mm*70mm



جدول 2: محدوده فرکانس نمونه‌برداری تراشه‌های ISLAxxx

شماره قطعه A/D

رزولوشن

حداکثر فرکانس نمونه برداری (Msps)

ISLA216P25

16

250

ISLA216P20

16

200

ISLA216P13

16

130

ISLA214P50

14

500

ISLA214P25

14

250

ISLA214P20

14

200

ISLA214P13

14

130

ISLA212P50

12

500

ISLA212P25

12

250

ISLA212P20

12

200

ISLA212P13

12

130



جدول 3: مقدار SNR به ازای فرکانس‌های نمونه‌برداری و رزولوشن‌های مختلف بر حسب dBFS (فرکانس ورودی 30 مگاهرتز)

                          رزولوشن

فرکانس نمونه‌برداری

12 bits

14 bits

16 bits

500 Msps

63

65.7

-

250 Msps

63.5

66

68

200 Msps

64

66.8

69.6

130 Msps

64.5

67.5

70.5



جدول 4: مقدار SFDR به ازای فرکانس‌های نمونه‌برداری و رزولوشن‌های مختلف بر حسب dBc (فرکانس ورودی 30 مگاهرتز)

                           رزولوشن

فرکانس نمونه‌برداری

12 bits

14 bits

16 bits

500 Msps

77

77

-

250 Msps

76

75

80

200 Msps

76

75

84

130 Msps

81

81

89

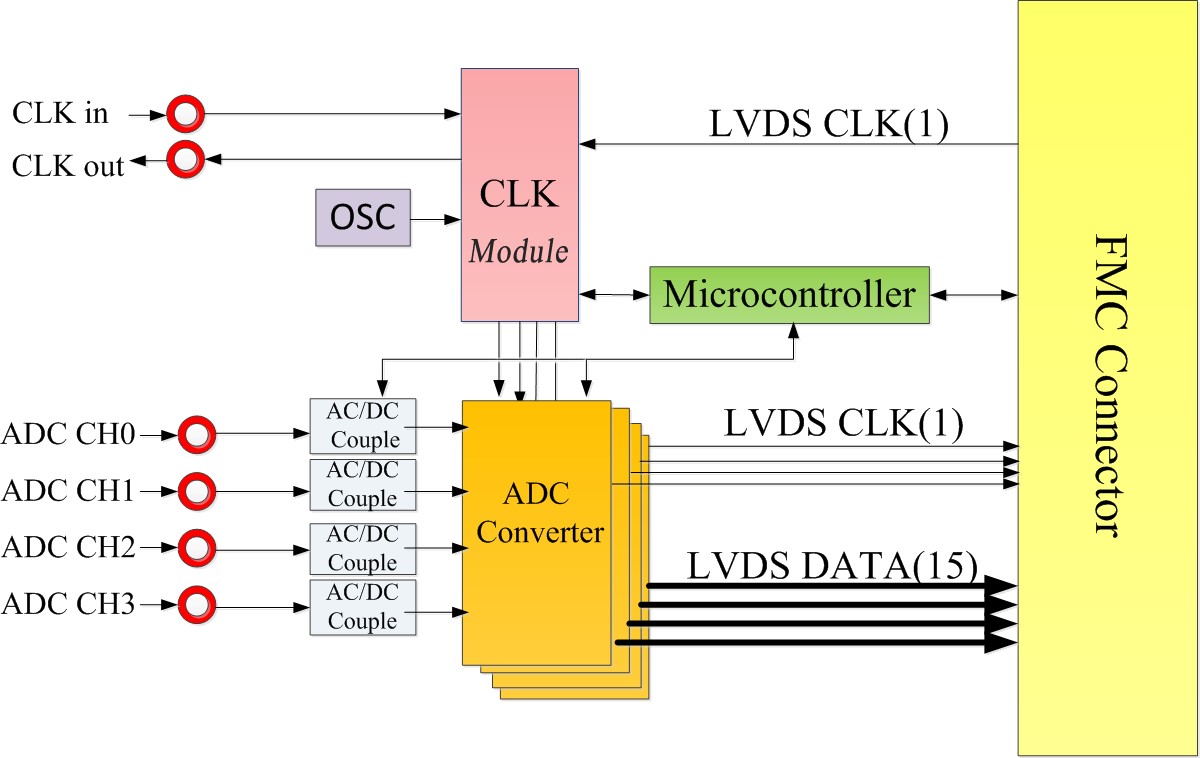

بلوک دیاگرام بورد در شکل زیر نشان داده شده است.








































شکل 1: بلوک دیاگرام بورد





کاربردها

  • کاربردهای صنعتی

  • ناوبری جنگنده‌ها و سیستم هواپیماهای بدون سرنشین

  • کاربردهای الکترونیکی

  • کاربردهای آموزشی در دانشگاه‌ها

  • کاربردهای پزشکی (دستگاه‌های MRI، دستگاه‌های سونوگرافی و ...)
