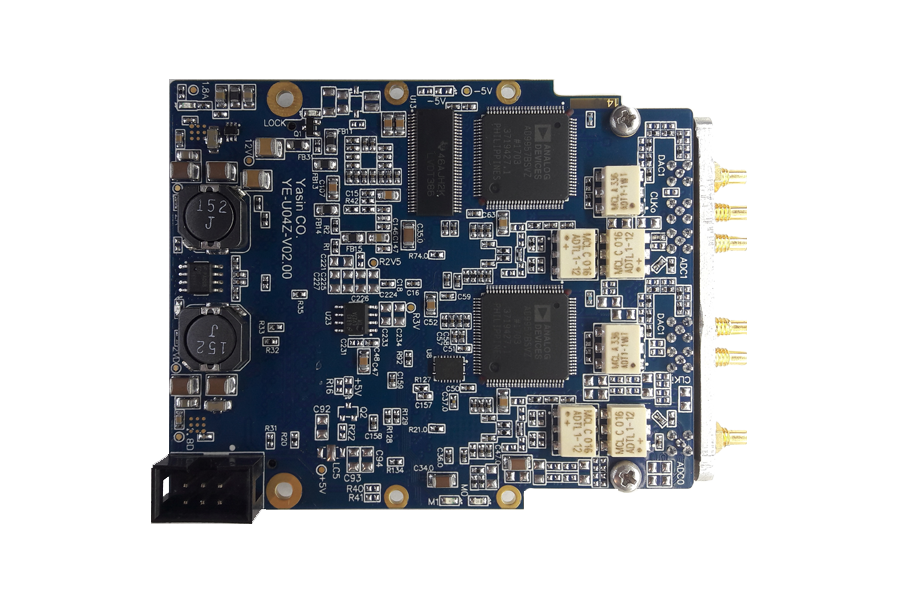

بورد YE-U04Z یکی از بوردهای نمونه‌برداری با دو کانال ورودی آنالوگ و دو کانال خروجی آنالوگ می‌باشد. دو کانال ورودی آنالوگ با نرخ نمونه‌برداری مختلف (حداکثر 500Msps) و رزولوشن 12/14/16 بیتی و دو کانال خروجی آنالوگ با حداکثر نرخ داده ورودی 250Msps و رزولوشن 14 بیتی می‌باشد.
جدول 1: مشخصات اصلی
|
مشخصات کانال ورودی آنالوگ |
|
|
تعداد کانال |
2 |
|
رزولوشن کانال |
12، 14 و 16 بیتی |
|
محدوده ولتاژ ورودی |
4 Vpp (16dBm) |
|
امپدانس ورودی |
50 اهم |
|
عرض داده خروجی |
8 زوج LVDS برای فرکانس نمونه‌برداری کمتر از 250MSps 15 زوج LVDS برای فرکانس نمونه‌برداری 500MSps |
|
محدوده فرکانس نمونه‌برداری |
مطابق جدول 2 |
|
فرمت داده |
Two’s complement یا Offset Binary |
|
SNR |
مطابق جدول 3 |
|
SFDR |
مطابق جدول 4 |
|
BW
|
DC-coupled: 0-700MHz AC-coupled : 20-700MHz(for 16dBm & 10dBm Inputs) AC-coupled :30-700MHz (for 13dBm & 7dBm Inputs) |
|
مشخصات کانال خروجی آنالوگ |
|
|
تعداد کانال |
2 |
|
جریان خروجی |
( 8.6mA(min)-31.6mA(max) ) 20mAپیش فرض |
|
محدوده ولتاژ خروجی AC |
0.5 - 0.5- |
|
پهنای باند خروجی آنالوگ |
0-400MHz |
|
عرض داده ورودی |
18 خط LVCMOS |
|
نوع داده |
I+jQ |
|
مشخصات کلاک بورد |
|
|
محدوده ولتاژ کلاک ورودی |
0تا3.3 ولت |
|
محدوده فرکانس کلاک نمونه برداری |
قابل تنظیم با تراشه CDCE62005 |
|
پهنای باند ورودی |
2-75MHz |
|
امپدانس خروجی |
50 اهم |
|
مشخصات کلی |
|
|
ابعاد |
85mm*70mm |
جدول2: محدوده فرکانس نمونه‌برداری تراشه‌های ISLAxxx
|
شماره قطعه A/D |
رزولوشن |
حداکثر فرکانس نمونه برداری (Msps) |
|
ISLA216P25 |
16 |
250 |
|
ISLA216P20 |
16 |
200 |
|
ISLA216P13 |
16 |
130 |
|
ISLA214P50 |
14 |
500 |
|
ISLA214P25 |
14 |
250 |
|
ISLA214P20 |
14 |
200 |
|
ISLA214P13 |
14 |
130 |
|
ISLA212P50 |
12 |
500 |
|
ISLA212P25 |
12 |
250 |
|
ISLA212P20 |
12 |
200 |
|
ISLA212P13 |
12 |
130 |
جدول3: مقدار SNR به ازای فرکانس‌های نمونه‌برداری و رزولوشن‌های مختلف بر حسب dBFS (فرکانس ورودی 30 مگاهرتز)
|
رزولوشن فرکانس نمونه‌برداری |
12 bits |
14 bits |
16 bits |
|
500 Msps |
63 |
65.7 |
- |
|
250 Msps |
63.5 |
66 |
68 |
|
200 Msps |
64 |
66.8 |
69.6 |
|
130 Msps |
64.5 |
67.5 |
70.5 |
جدول 4: مقدار SFDR به ازای فرکانس‌های نمونه‌برداری و رزولوشن‌های مختلف بر حسب dBc (فرکانس ورودی 30 مگاهرتز)
|
رزولوشن فرکانس نمونه‌برداری |
12 bits |
14 bits |
16 bits |
|
500 Msps |
77 |
77 |
- |
|
250 Msps |
76 |
75 |
80 |
|
200 Msps |
76 |
75 |
84 |
|
130 Msps |
81 |
81 |
89 |

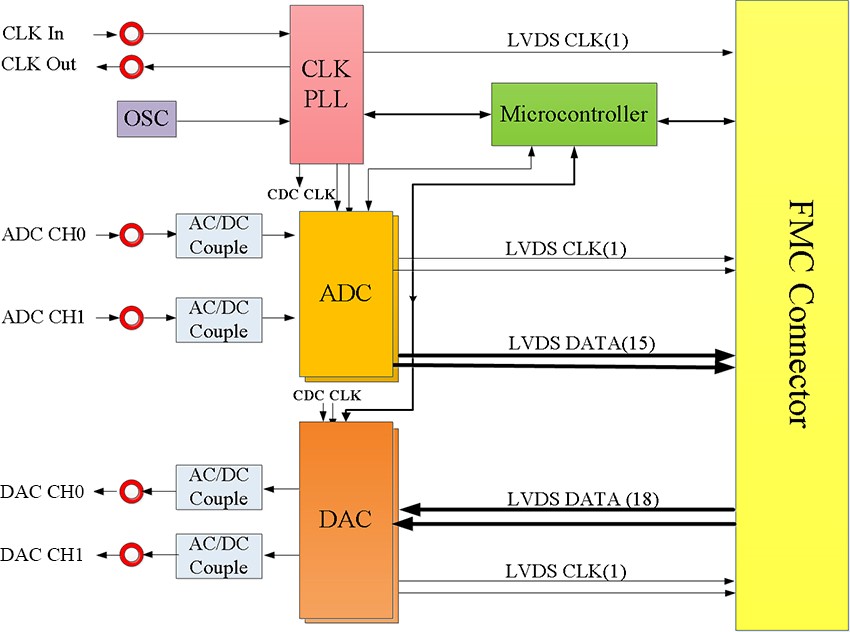

بلوک دیاگرام بورد در شکل زیر نشان داده شده است.
شکل 1: بلوک دیاگرام بورد
