بورد نمونه بردار آنالوگ به دیجیتال هشت کاناله با فرکانس نمونه برداری 20MHz تا 250MHz

YE-A08X

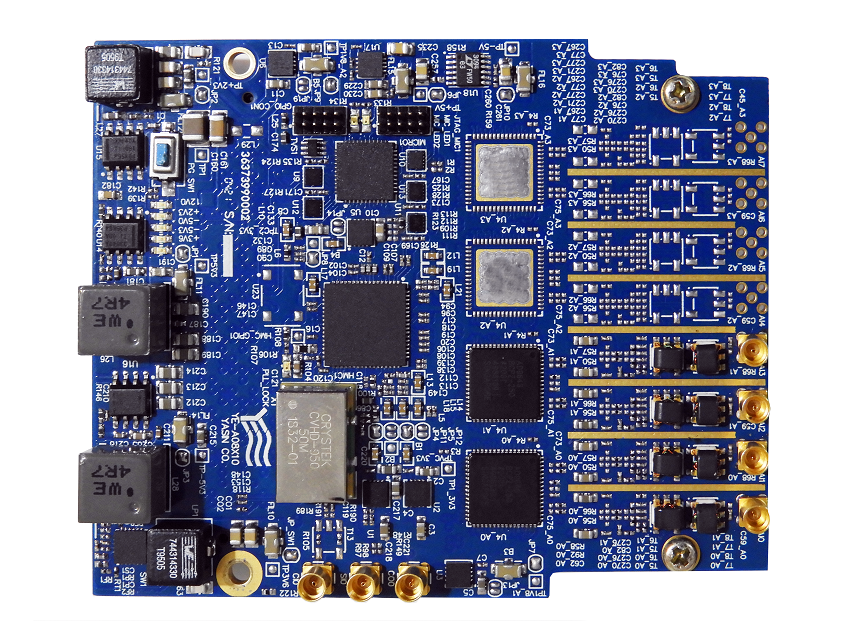

بورد YE-A08X بورد نمونه‌برداری ADC با حداکثر هشت کانال است. از تراشه‌های ADC با نرخ نمونه‌برداری مختلف از 20MHz تا 250MHz و رزولوشن 14 بیت و 16 بیت مطابق سفارش مشتری استفاده می‌شود. برای تامین کلاک بورد از تراشه HMC7044 استفاده می‌شود. این تراشه با کمترین نویز فاز برای مبدل‌های نمونه‌بردار مناسب است.

ADC and DAC YE-A08X
ADC and DAC YE-A08X ADC and DAC YE-A08X
درباره محصول
توضیحات فنی
بلوک دیاگرام
مشخصات دیگر
تعیین مدل

  • دارای حداکثر هشت کانال ورودی آنالوگ

  • استفاده از چهار مبدل آنالوگ به دیجیتال با نرخ نمونه‌برداری (20/25/40/65/80/105/125/170/210/250MSps ) و رزولوشن متفاوت (14 و 16 بیتی) مطابق با سفارش مشتری

  • دارای دو هسته داخلی A/D در هر تراشه ADC

  • قابلیت ورودی AC Coupled  یا  DC Coupled

  • استفاده از تراشه HMC7044 برای تأمین کلاک بورد

  • قابلیت اتصال کلاک خارجی به‌عنوان کلاک ورودی تراشه HMC7044

  • قابلیت سنکرون کردن کلیه کانال‌ها با یکدیگر

  • قابلیت سنکرون کردن کانال‌های دو بورد با یکدیگر

  • دارای کلاک خروجی برای استفاده کاربر در مدارات دیگر

  • دارای نرم افزار کاربردی برای تنظیم پارامترهای تراشه‌های ADC و کلاک

  • دارای  میکروکنترلر برای تنظیم پارامترهای تراشه‌های ADC ، کلاک و قابلیت ذخیره تنظیمات

  • از نظر الکتریکی و مکانیکی مطابق با استاندارد FMC (VITA 57.1)

  • ابعاد کوچک (85mm*70mm)



 جدول 1 مشخصه‌های ADC های پشتیبانی شده

تراشه ADC

رزولوشن ADC (bit)

فرکانس نمونه‌برداری (MSPS)

AD9648

14

125/105

AD9643

14

170/210/250

AD9269

16

20/40/65/80

AD9650

16

25/65/80/105



مشخصات اصلی بورد در جدول 2 آورده شده است.

مشخصات کانال ورودی آنالوگ

تعداد کانال

8

رزولوشن کانال

14 و 16 بیتی

محدوده ولتاژ ورودی

Vpp5

امپدانس ورودی

50 اهم

محدوده فرکانس نمونه‌برداری

مطابق جدول 1

BW

125MHz

مشخصات کلاک بورد

ولتاژ کلاک ورودی

V 1.4

حداکثر فرکانس کلاک خروجی

MHz 3200

حداکثر فرکانس کلاک ورودی

Single Ended: 250MHz

Differential: 800MHz

امپدانس تفاضلی ورودی

100 اهم





کاربردها

  • کاربردهای صنعتی

  • کاربردهای نظامی

  • کاربردهای الکترونیکی

  • کاربردهای پزشکی

  • کاربردهای آموزشی در دانشگاه‌ها
