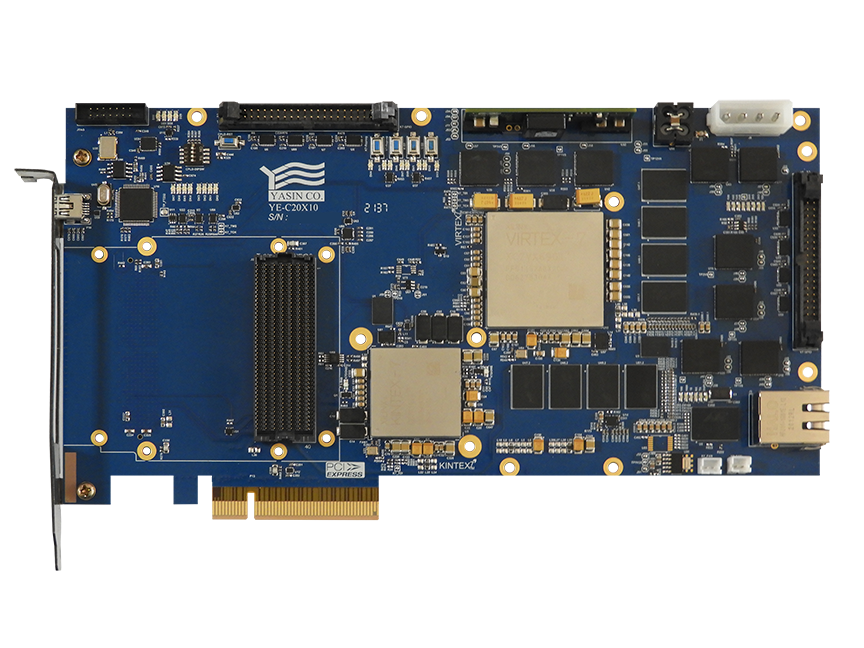

بورد پردازشی با دو پردازنده Kintex7 وVirtex7

YE-C20X

دو پردازندهVirtex 7,Kintex7و ارتباطPCleنسل دوم با قابلیت سرعت انتقال داده تا 2.5GHzمی باشد.ارتباط شبکه,CPLD,هشت حافظهDDR3,یک کانکتور+FMCمتصل به Virtexویک کانکتور FMCمتصل بهKintexبخشی از قابلیت های این بوردپردازشی می باشد.

Main Boards YE-C20X
Main Boards YE-C20X Main Boards YE-C20X Main Boards YE-C20X
درباره محصول
توضیحات فنی
بلوک دیاگرام
مشخصات دیگر
محصولات جانبی
تعیین مدل

  • دارای دو FPGA سری هفت روی بورد (Kintex7، Virtex7)  از خانواده Kintex7-FBG676 و Virtex7-FFG1157

  • استفاده از CPLD شرکت XILINX با شماره قطعه XC9572XL

  • مدار پشتیبان حافظه رمز FPGA

  • دارای حافظه فلش 2GB  برای هر یک از FPGA ها

  • پشتیبانی از پروتکل  ارتباطی PCI EXPRESS X8 2.5/5.0 GBPS (GEN1,2)

  • دارای ارتباط گیگابیت شبکه متصل بهFPGA با قابلیت انتخاب برای تراشه KINTEX و یا VIRTEX

  • دارای کانکتور FMC-HPC و کانکتور FMC-HSPC منطبق با استاندارد VITA/ANSI 57.1

  • دارای هشت حافظه DDR3 با حداکثر حجم 64GBIT و سرعت 1333MHZ

  • دارای کانکتور GPIO با 40 پایه متصل به VIRTEX

  • دارای کانکتور GPIO با 30 پایه متصل به KINTEX

  • دارای سوئیچ‌ و LEDهای در اختیار کاربر

  • تحویل کد های راه اندازی PCIE ,شبکه, لینک , DDR3به صورت IP

  • دارای نرم افزار کاربردی برای ارسال و دریافت داده در ارتباط PCIE و ارتباط شبکه

  • قایل نصب داترکارت های مختلف و چابکی طراحی سیستم

  • دارای دوسال گارانتی و 5 سال خدمات پس از فروش

  • ابعاد مناسب  (123MM*231MM)

مشخصات FPGA

Kintex7

XC7K160T to XC7K410T

Virtex7

XC7VX330T to XC7VX690T

سرعت (Speed Grade)

2 (Industrial)

Logic Cells

65600 to 1099000

BRAM (Kb)

4860 to 81540

DSP

240 to 5140

تغذیه ورودی

12v (0.5-8 A)



  • کاربردهای صنعتی

  • جهت یاب

  • موقعیت یاب

  • ماهواره ها

  • جنگ الکترونیک

  • دستگاه های سونوگرافی

  • تجهیزات MRI

  • تجهیزات آندوسکوپی

  • ناوبری جنگنده ها و سیستم هواپیماهای بدون سرنشین

  • آزمایشگاه معماری کامپیوتر، مدارهای مخابراتی، کنترل پیشرفته، پردازش سیگنال دیجیتال

نام شرح
YE-FPGA-Programmer

برنامه‌ریز FPGA برای برنامه‌ریزی و عیب یابی انواع تراشه‌های قابل برنامه‌ریزی شرکت Xilinx می‌باشد. این برنامه‌ریز از طریق کلیه ابزارهای Xilinx مانند iMPACT، Chipscope، eFuse، Vivado و SDK قابل دسترس است.
YE-I08Z

کارت I/O YE – I08Z ، برای تبدیل PCIe به ارتباط SATA طراحی شده است . در این بورد از یک کانکتور PCIe-X16 برای اتصال به هشت کانکتور SATA استفاده شده است. با استفاده از این بورد می‌توان با هشت هارد خارجی ارتباط برقرار کرد.
