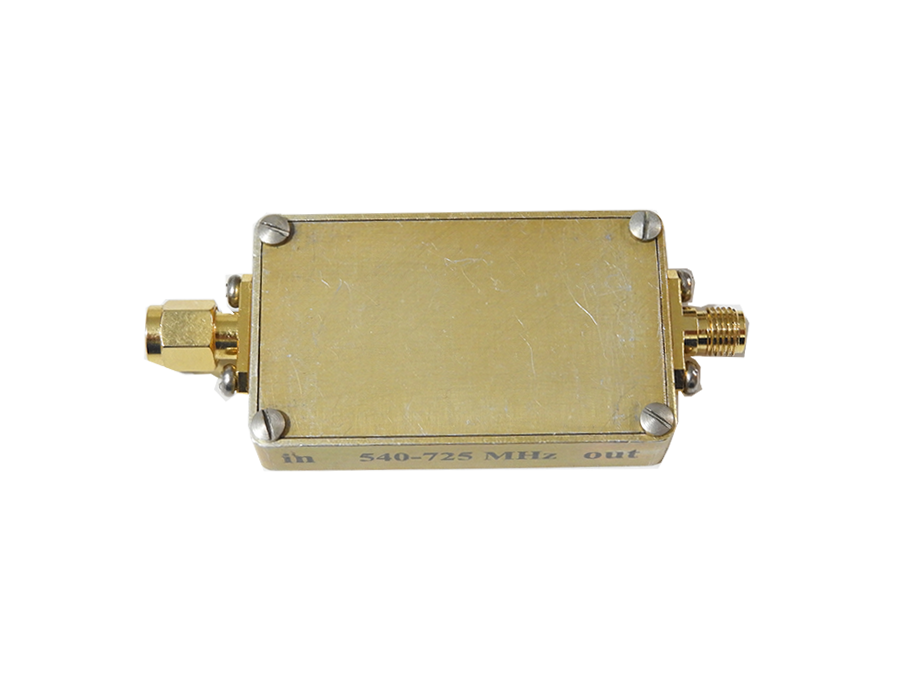

فیلتر RF پایین گذر (540MHz الی 725MHz)


YE-RFM18Z

 RF Filter Medium BW Frequency 540-725MHz

RF Filters YE-RFM18Z
RF Filters YE-RFM18Z RF Filters YE-RFM18Z RF Filters YE-RFM18Z

: Electrical Characteristics

Note

Unit

Max

Typ

Min

Item

-

MHz

-

632.5

-

Center frequency, Fc

-

dB

2.27

1.55

1.25

Insertion Loss, IL

-

MHz

-

220

-

3dB Bandwidth

-

dB

0.1

0.1

-

Amplitude ripple within Fc ± 20MHz

-

dB

-

40

35

 Attenuation (980-1720MHz)

-

-

-

FR4

-

Substrate Material

-

°C

-

25

-

Ambient Temperature

-

ohm

-

50

-

Impedance

-

gram

-

36

-

Weight

SMA-Male

-

-

-

-

Input Connectors

SMA-Female

-

-

-

-

Output Connectors



: Frequency Characteristics

Pout vs Frequency (Pin=0dBm)





:Dimension

All Dimensions in mm [inches]

:Application

(Harmonic Rejection (HR

(Low Pass Filter 725MHz (-39dB@980MHz

محصولات مرتبط


محصولات مشابه

YE-RFM18Z

برای دیدن همه ی مشخصات بر روی بیشتر کلیک کنید

YE-RFL02Z

برای دیدن همه ی مشخصات بر روی بیشتر کلیک کنید

YE-RFL07Z

برای دیدن همه ی مشخصات بر روی بیشتر کلیک کنید

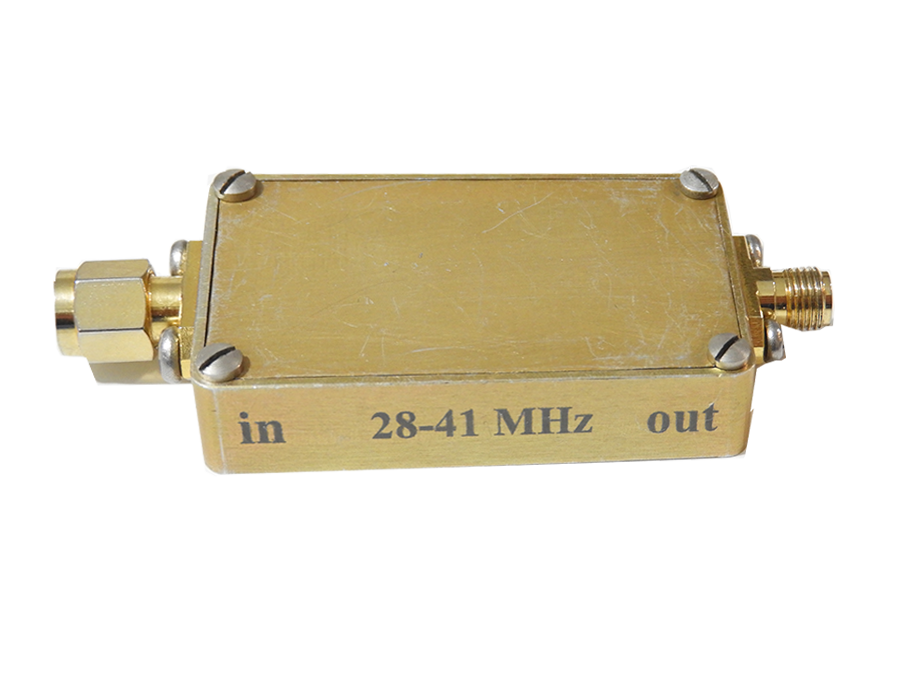

YE-RFM01Z

برای دیدن همه ی مشخصات بر روی بیشتر کلیک کنید

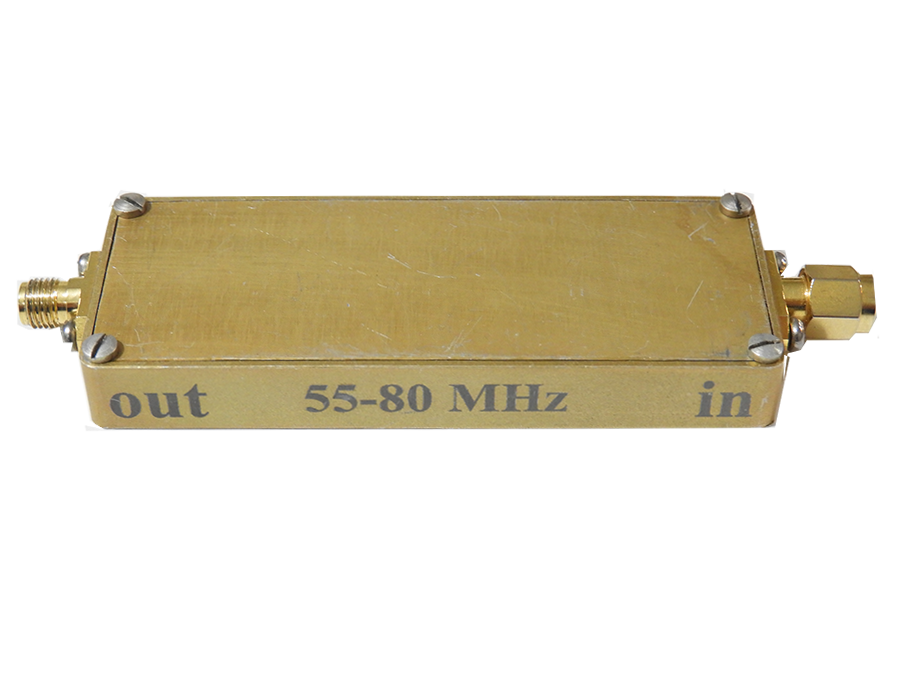

YE-RFM02Z

برای دیدن همه ی مشخصات بر روی بیشتر کلیک کنید

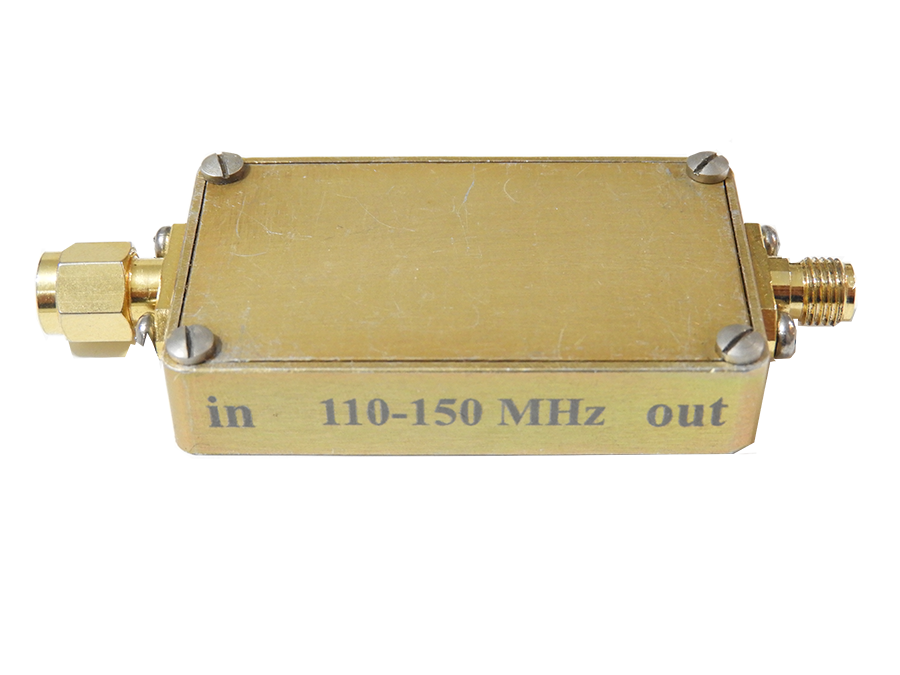

YE-RFM04Z

برای دیدن همه ی مشخصات بر روی بیشتر کلیک کنید

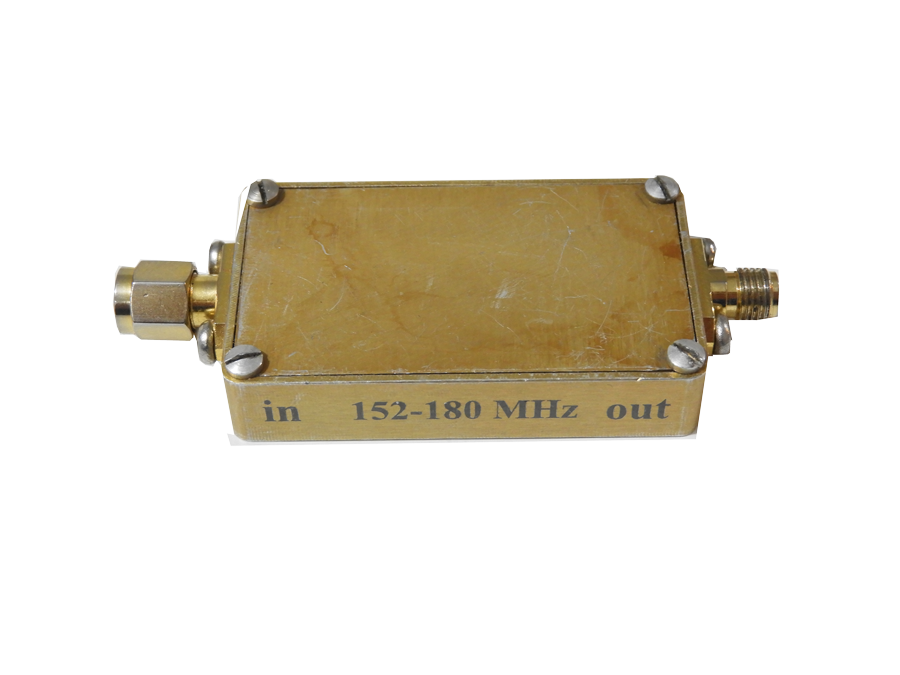

YE-RFM05Z

برای دیدن همه ی مشخصات بر روی بیشتر کلیک کنید

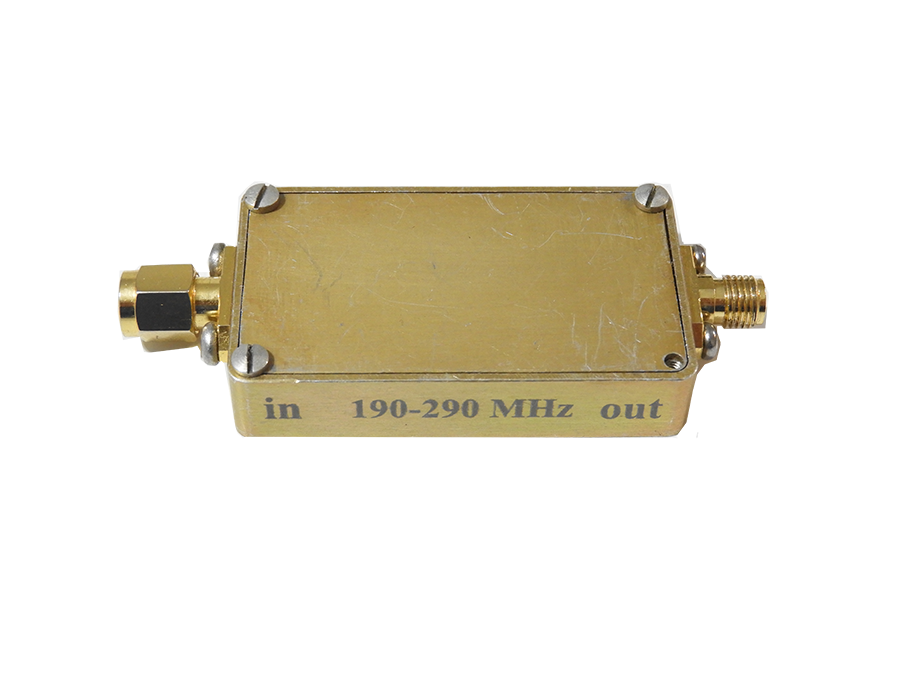

YE-RFM10Y

برای دیدن همه ی مشخصات بر روی بیشتر کلیک کنید

YE-RFM10Z

برای دیدن همه ی مشخصات بر روی بیشتر کلیک کنید

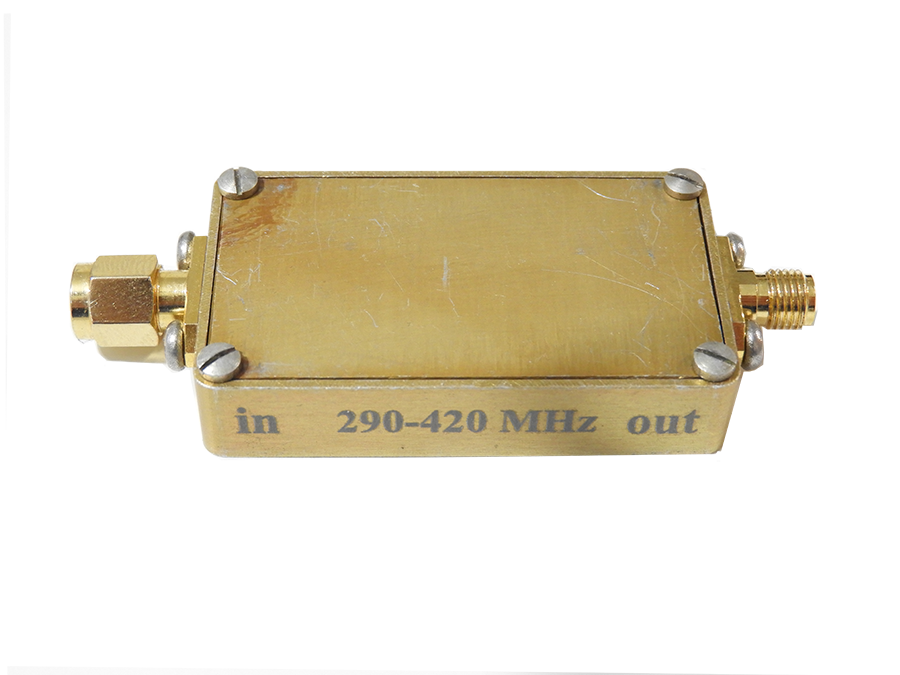

YE-RFM13Z

برای دیدن همه ی مشخصات بر روی بیشتر کلیک کنید

YE-RFM20Z

برای دیدن همه ی مشخصات بر روی بیشتر کلیک کنید

YE-RFM28Z

برای دیدن همه ی مشخصات بر روی بیشتر کلیک کنید

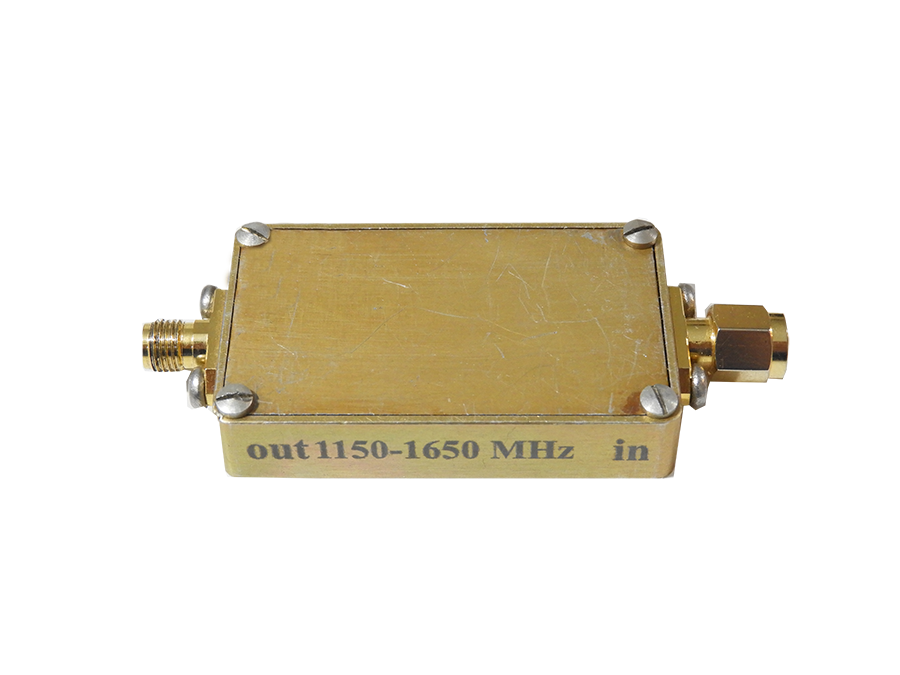

YE-RFM50Z
